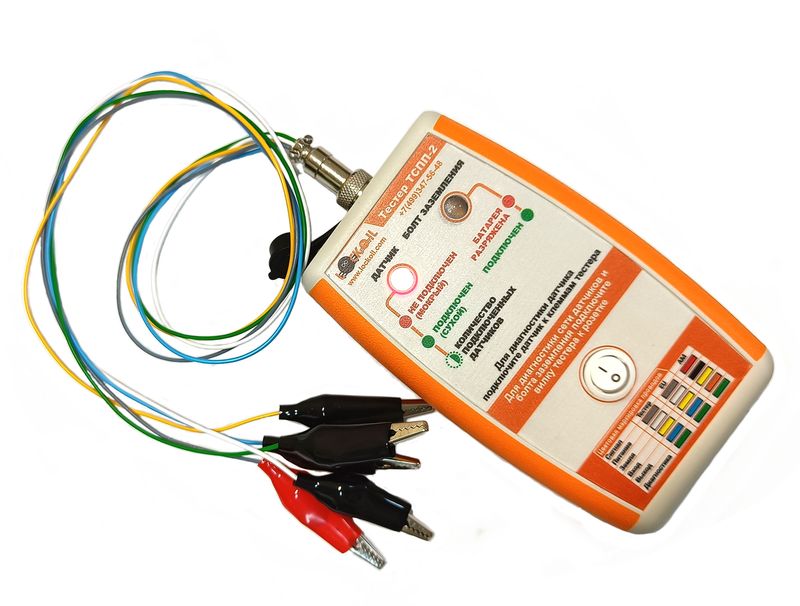

Тестер ТСПП-2 применяется для диагностики системы предотвращения перелива и системы заземления автоцистерны состоящих из оптических датчиков ДЛОК-ПП (и других по стандарту 5 wire), розетки Р-105 и болта заземления. Тестер ТСПП-2 также используется для тестирования оптического датчика и проверки его работоспособности.

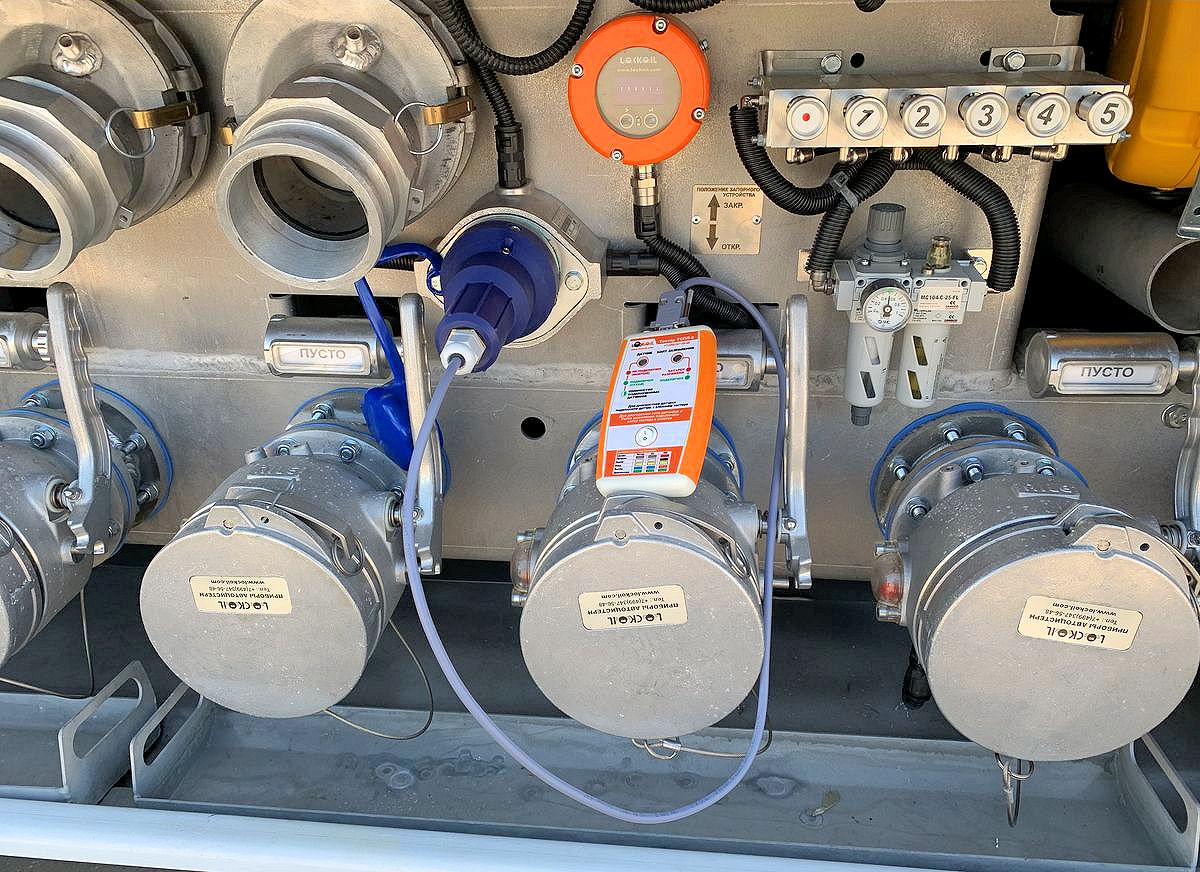

Для проверки работоспособности системы защиты от перелива и системы заземления автоцистерны подключите провод вилки тестера (приобретается отдельно) к тестеру ТСПП-2, а вилку к розетке на автоцистерне.
Для проверки работоспособности оптического датчика предотвращения перелива подключите датчик к клеммам многожильного провода (цвет проводов оптического датчика и тестера может не совпадать – для определения соответствия цветов кабеля смотри маркировку провода), а многожильный провод подключите к тестеру.
Далее необходимо включить тестер. Световая индикация тестера сообщает о заряде аккумуляторной батареи тестера, о работе системы предотвращения перелива и системы заземления или о работе оптического датчика отдельно.
После подключения вилки тестера к розетке автоцистерны для проверки системы предотвращения перелива и системы заземления, на дисплее тестера
световой индикатор «ДАТЧИК» горит зелёным цветом:
световой индикатор «ЗАЗЕМЛЕНИЕ» горит зелёным цветом:
световой индикатор «ЗАЗЕМЛЕНИЕ» мигает зелёным цветом:
- при правильном подключении системы заземления, но отсутствии болта заземления.
световой индикатор «ЗАЗЕМЛЕНИЕ» не горит:
- при неправильном подключении провода заземления в сети оптических датчиков или болта заземления, а также плохого заземления розетки.
После подключения датчика предотвращения перелива к клеммам тестера для проверки работоспособности, на дисплее тестера
световой индикатор «ДАТЧИК» горит красным цветом:
световой индикатор «ДАТЧИК» горит или мигает зеленым цветом:
