Датчик съема сигнала ДСС для счетчика ППО40 и ППО25
Под заказ
Артикул: ДСС-В-100

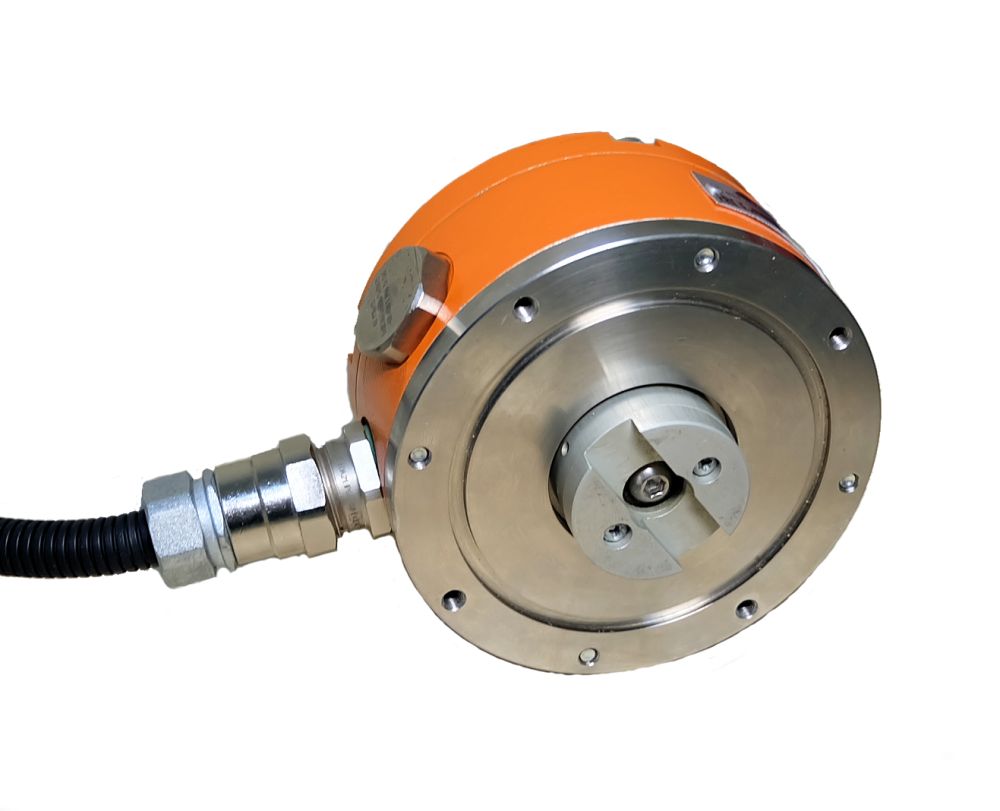

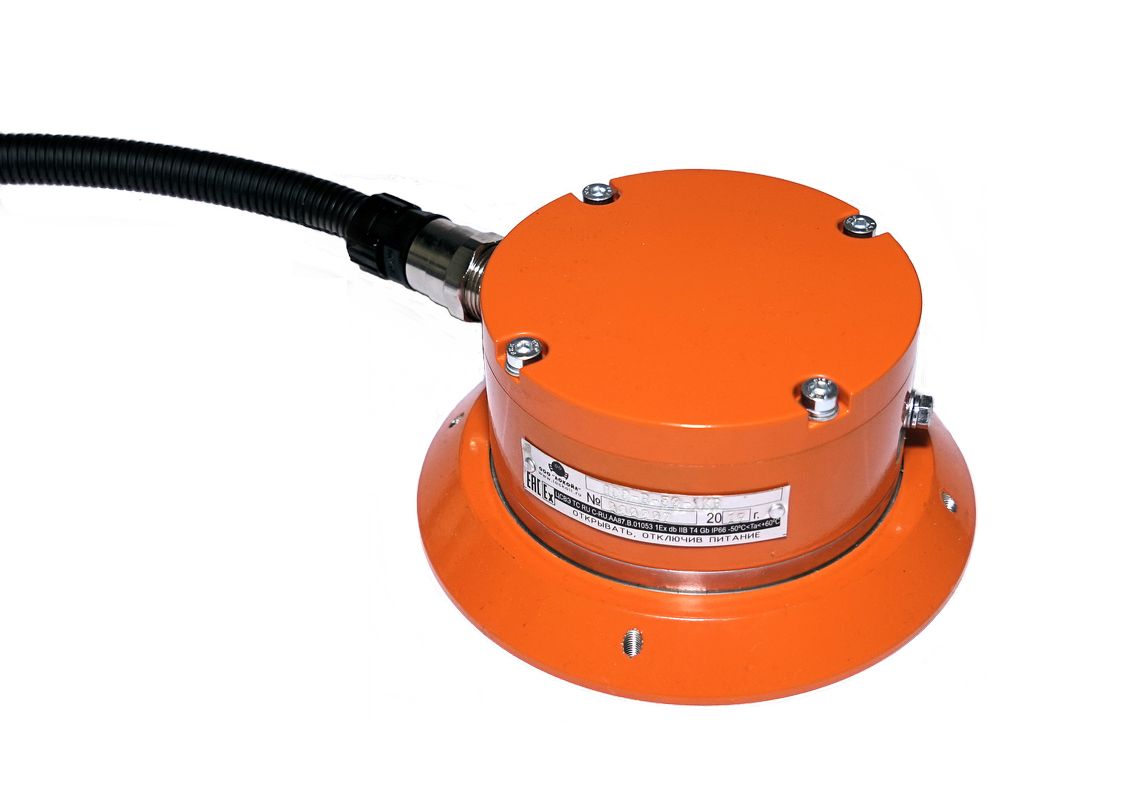

Датчик съема сигнала ДСС-В-100 взрывозащищенный  аналоговый для счетчиков жидкости ППО25 и ППО40, аналог УСС.

18 000 руб.

Описание

Датчик съема сигнала ДСС-В-100 взрывозащищенный 1Ex db IIB T4 Gb для счетчиков жидкости ППО25 и ППО40.

Датчик съема сигнала ДСС-В-100 - это взрывозащищенный электронный преобразователь угла поворота вала счетчика жидкости в электрические импульсы. Датчик осуществляет преобразование и передачу полученных значений устройству сбора данных.
Датчик имеет взрывобезопасный уровень защиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1Ex db IIB T4 Gb  и может применяться во взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-10-1-2013 и ГОСТ IEC 60079-14-2013.
Датчик предназначен для эксплуатации с счетчиком жидкости на топливозаправщиках, бензовозах, спиртовозах, мобильных и стационарных заправочных модулях, где по условиям эксплуатации необходимо соблюдение требований взрывозащиты и высокой надёжности.
В качестве прибора для сбора данных может выступать контроллер МС-КВШ, табло световое ТС-ТГ, а так же любое другое устройство, например трекер.

Подключение датчика может быть выполнено следующими способами:
  • к частотному входу устройства.

Датчик съёма сигнала ДСС-В-100 поставляется в комплекте с переходником  ЦДРП.712342.001 для монтажа на счетчик ППО25 и ППО40.
Датчик съёма сигнала ДСС-В-100 может поставляться в нескольких исполнения с количеством кабельных вводов от 1 до 3.

Структура условного обозначения:
ДСС-В-100-ХКВ

    1    2  3    4
где:
1 - датчик съема сигнала;
2 - взрывозащищенное;
3 - количество импульсов на один оборот вала, имп./об.;
4 - количество кабельных вводов.

Характеристики

  • Напряжение питания, В: 7...14
  • Максимальный потребляемый тока, мА: 50
  • Максимальная потребляемая мощность, Вт: 0,7
  • Количество частотно-импульсных выходов: 2
  • Тип частотно-импульсных выходов: открытый коллектор
  • Максимальный ток частотно-импульсного выхода, мА: 30
  • Максимальное напряжение частотно-импульсного выхода, В: 30
  • Количество кабельных вводов, шт.: 1...3
  • Диаметр кабеля, мм: от 4 до 10;
  • Длина кабеля, мм: 2000 или другая по согласованию
  • Температура окружающей среды, С: -50...+60
  • Климатическое исполнение: УХЛ1
  • Маркировка взрывозащиты 1Ex db IIB T4 Gb
  • Степень защиты от внешних воздействий: IP66
  • Масса, кг: 2,0
Комплектация при поставке
  • Датчик съема сигнала ДСС-В-100
  • Переходник
  • Крепёж датчика
  • Провод сигнальный
  • Защитный негорючий рукав длиной 2 метра
  • Паспорт, Руководство по эксплуатации
  • Сертификат взрывозащиты
