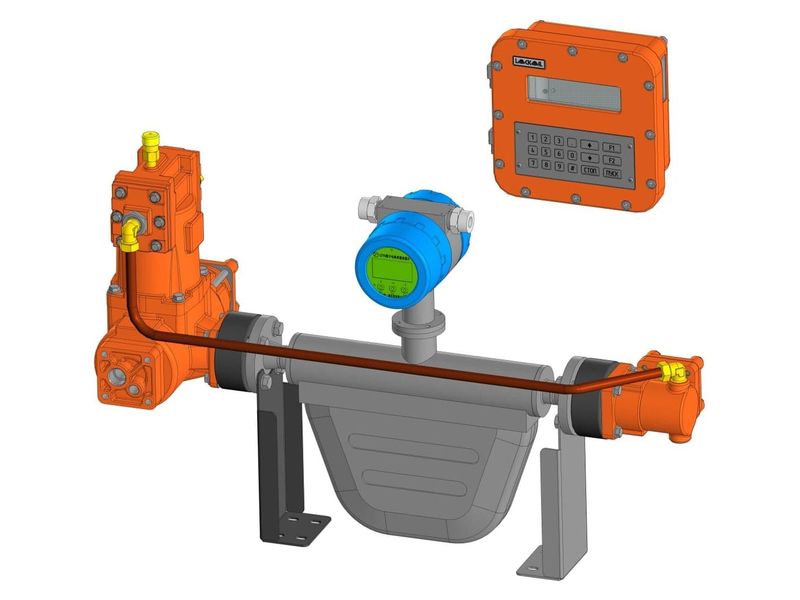

Измерительная система ЛИСА-М-4 из каталога Узлы учета жидкости

Под заказ

Недорогое решение для точного учета массы светлых нефтепродуктов и другой взрывоопасной жидкости с возможностью управления процессом и удаленного контроля.

По запросу

Купить в 1 клик

Поделиться ссылкой:

Описание

Автоматизированная Измерительная Система ЛОКОЙЛ - ЛИСА-М-4 обеспечивает контроль и учет массы светлых нефтепродуктов и другой взрывоопасной жидкости в процессе налива и/или слива. Наличие газоотделителя и клапана контроля воздуха обеспечивает отделение воздуха от жидкости и гарантирует движение жидкости через счетчик в однофазном потоке (без воздуха), что позволяет обеспечить измерение жидкости с допустимой для счетчика погрешностью.
ЛИСА-М-4 комплектуется электронными приборами, выполненными во взрывозащищенном исполнении в соответствии с IEC 60079-0:2004 (сертификат взрывозащиты TUV).

ЛИСА-М-4 применяется на бензовозах, топливозаправщиках и стационарных узлах учета для массового учета светлых нефтепродуктов и другой взрывоопасной жидкости при их наливе или сливе, а также при заправке спецтехники и транспорта.

Особенность исполнения ЛИСА-M-4:

наличие недорогого массового расходомера с контроллером МС-КВШ позволяет организовать учет массы светлых нефтепродуктов, контролировать температуру и плотность перекачиваемой жидкости, контролировать уровень жидкости в отсеках автоцистерны, вести дозированный отпуск жидкости по смарт-картам, распечатывать расходный ордер в конце учетной операции;
подключение к активной антенне ANT-1-KB-GPSII для передачи данных на сервер.

Основные параметры ЛИСА-М-4:

Диапазон рабочего расхода, кг/час: 400-8000;
Максимальное рабочее давление, МПа: 2,5;
Минимальный напор насосной установки не менее, м: 30
Погрешность измерения, %: 0,2 или 0,5;
Тонкость фильтрации, мкм: 150;
Температура эксплуатации, С: от -50 до +125;
Габаритные размеры (ШхВхГ), мм: 1000х620х400.

ЛИСА-4 состоит из устройств:

Контроллер МС-КВШ с ридером смарт карт;
Фильтр
Газоотделитель;
Массовый расходомер LZYN (Китай);
Клапан контроля воздуха;

Дополнительно подключаются приборы:

Клапан отсечной;
Уровнемеры;
Фонарь ТС-ТГ;
Датчики ДПК-1 положения (крышки ящиков, крышки люков);
Датчики ДЛОК-Н2 наличия жидкости;
Принтер.

Измерительную систему ЛИСА-М-4 рекомендуется располагать в технологическом ящике автоцистерны, в удобном для эксплуатации и обслуживании месте. Система должна быть надежно закреплена и не выходить за габаритные размеры ящика.

Для простоты сборки и обслуживания рекомендуется осуществлять подключение напорного трубопровода к фильтру системы через гибкий компенсатор.

Фильтр и клапан контроля воздуха комплектуются ответными фланцами с присоединительной трубной резьбой G2.
