Измерительная система ЛИСА-2
Измерительная система ЛИСА-2
В наличии
Учет жидкости без воздуха.
120 000 руб.

Описание

Автоматизированная Измерительная Система ЛОКОЙЛ - ЛИСА обеспечивает контроль и учет жидкости в процессе налива и/или слива. Наличие газоотделителя и клапана контроля воздуха обеспечивает отделение воздуха от жидкости и гарантирует движение жидкости через счетчик в однофазном потоке (без воздуха), что позволяет обеспечить измерение жидкости с допустимой для счетчика погрешностью.
ЛИСА комплектуется электронными приборами, выполненными во взрывозащищенном исполнении в соответствии с ГОСТ 31610.0-2012 (IEC 60079-0:2004).

ЛИСА применяется на автоцистернах и топливозаправщиках для учета жидкостей при их наливе или сливе, а также при заправке специального транспорта.

Особенность исполнения ЛИСА-2:

  • ГОТОВАЯ СИСТЕМА - установил и используй;
  •  это наличие механического счетного устройства (СУ) на счетчике.

Основные параметры ЛИСА-2:

  • Диапазон рабочего расхода, л/с: 0,5-6;
  • Максимальное рабочее давление, МПа: 0,6;
  • Диапазон вязкости учитываемой жидкости, мм2/с: 0,55-40;
  • Погрешность измерения, %: 0,5 (базовое) или 0,25 по запросу;
  • Тонкость фильтрации, мкм: 149;
  • Температура эксплуатации, С: от -40 до +50;
  • Габаритные размеры (ШхВхГ), мм: 570х480х370.

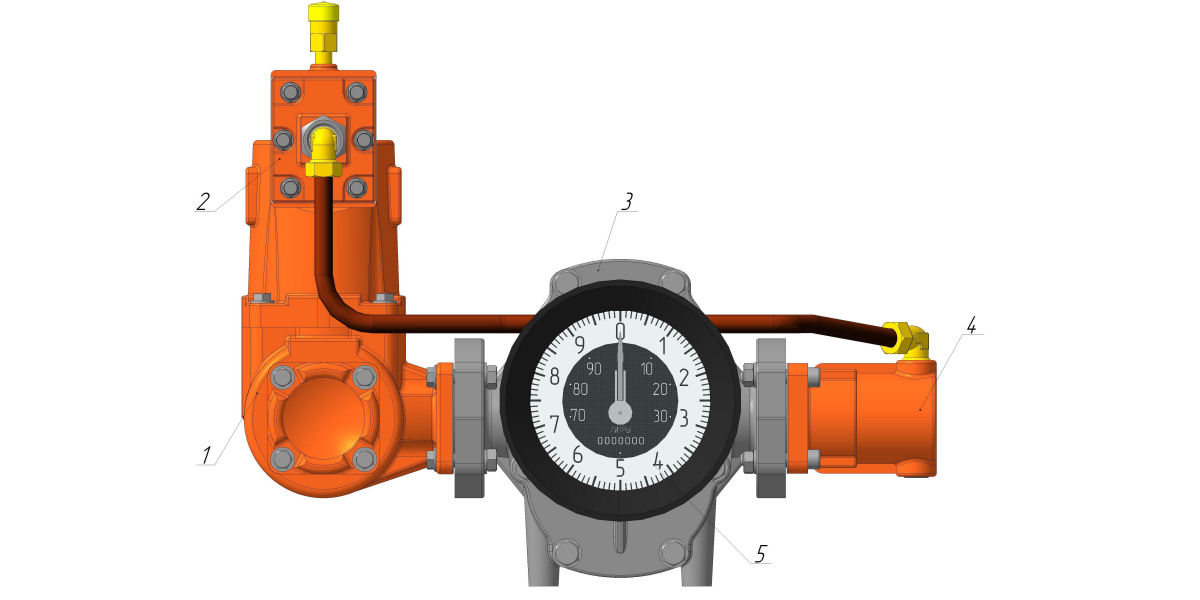

  ЛИСА-2 состоит из устройств:
  1. Фильтр;
  2. Газоотделитель;
  3. Счетчик ППО40 или его аналог;
  4. Датчик контроля воздуха;
  5. Механическое счетное устройство СУ.

Измерительную систему ЛИСА-2 рекомендуется располагать в технологическом ящике автоцистерны, в удобном для эксплуатации и обслуживании месте. Система должна быть надежно закреплена и не выходить за габаритные размеры ящика.

Для простоты сборки и обслуживания рекомендуется осуществлять подключение напорного трубопровода к фильтру системы через гибкий компенсатор.

Фильтр и клапан контроля воздуха комплектуются ответными фланцами с присоединительной трубной резьбой G2.
