Измерительная система ЛИСА-1
Измерительная система ЛИСА-1
В наличии

Современное недорогое решение для точного учета жидкости с возможностью удаленного контроля.

По запросу

Описание

Автоматизированная Измерительная Система ЛОКОЙЛ - ЛИСА обеспечивает контроль и учет жидкости в процессе налива и/или слива. Наличие газоотделителя и клапана контроля воздуха обеспечивает отделение воздуха от жидкости и гарантирует движение жидкости через счетчик в однофазном потоке (без воздуха), что позволяет обеспечить измерение жидкости с допустимой для счетчика погрешностью.
ЛИСА комплектуется электронными приборами, выполненными во взрывозащищенном исполнении в соответствии с ГОСТ 31610.0-2012 (IEC 60079-0:2004).

ЛИСА применяется на автоцистернах и топливозаправщиках для учета жидкостей при их наливе или сливе, а также при заправке специального транспорта.

Особенность исполнения ЛИСА-1 это наличие датчика съема сигнала ДСС для подключения к активной антенне ANT-1КВ-GPSII (трекеру).

Основные параметры ЛИСА-1:

  • Диапазон рабочего расхода, л/с: 0,5-6;
  • Максимальное рабочее давление, МПа: 0,6;
  • Диапазон вязкости учитываемой жидкости, мм2/с: 0,55-40;
  • Погрешность измерения, %: 0,5 (базовое) или 0,25 по запросу;
  • Тонкость фильтрации, мкм: 149;
  • Температура эксплуатации, С: от -40 до +50;
  • Габаритные размеры (ШхВхГ), мм: 570х480х360.

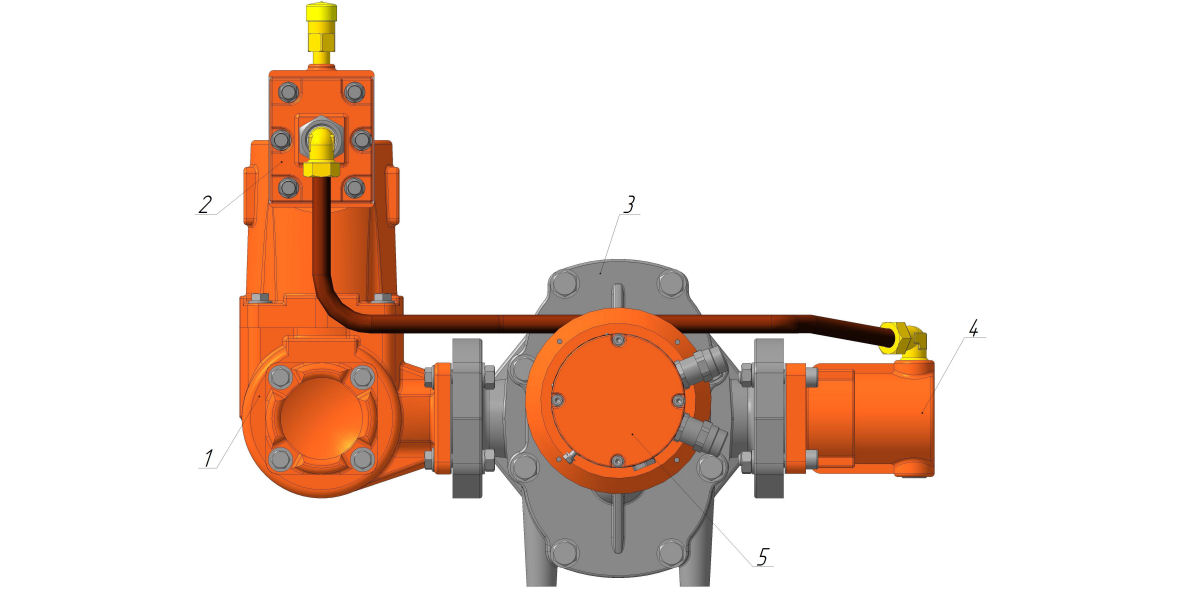

  ЛИСА-1 состоит из устройств:
  1. Фильтр;
  2. Газоотделитель;
  3. Счетчик ППО40 или его аналог;
  4. Датчик контроля воздуха;
  5. Датчик съема сигнала ДСС-В-50.

Измерительную систему ЛИСА-1 рекомендуется располагать в технологическом ящике автоцистерны, в удобном для эксплуатации и обслуживании месте. Система должна быть надежно закреплена и не выходить за габаритные размеры ящика.

Для простоты сборки и обслуживания рекомендуется осуществлять подключение напорного трубопровода к фильтру системы через гибкий компенсатор.

Фильтр и клапан контроля воздуха комплектуются ответными фланцами с присоединительной трубной резьбой G2.
