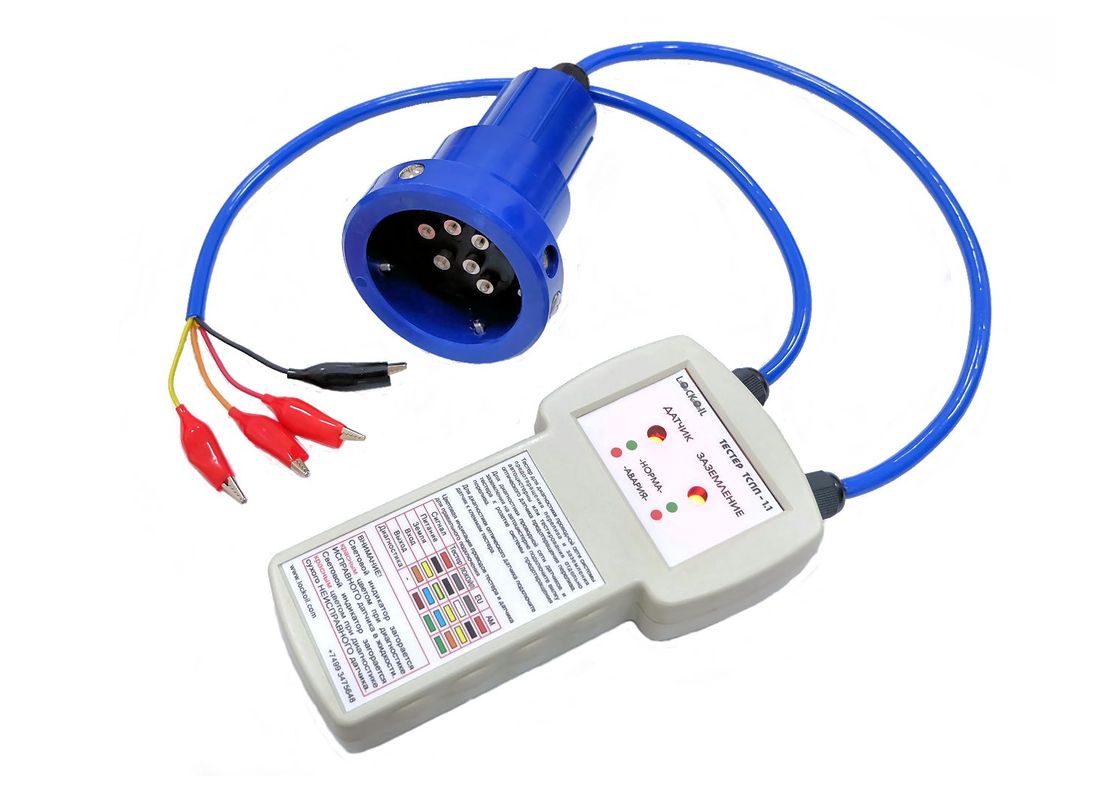

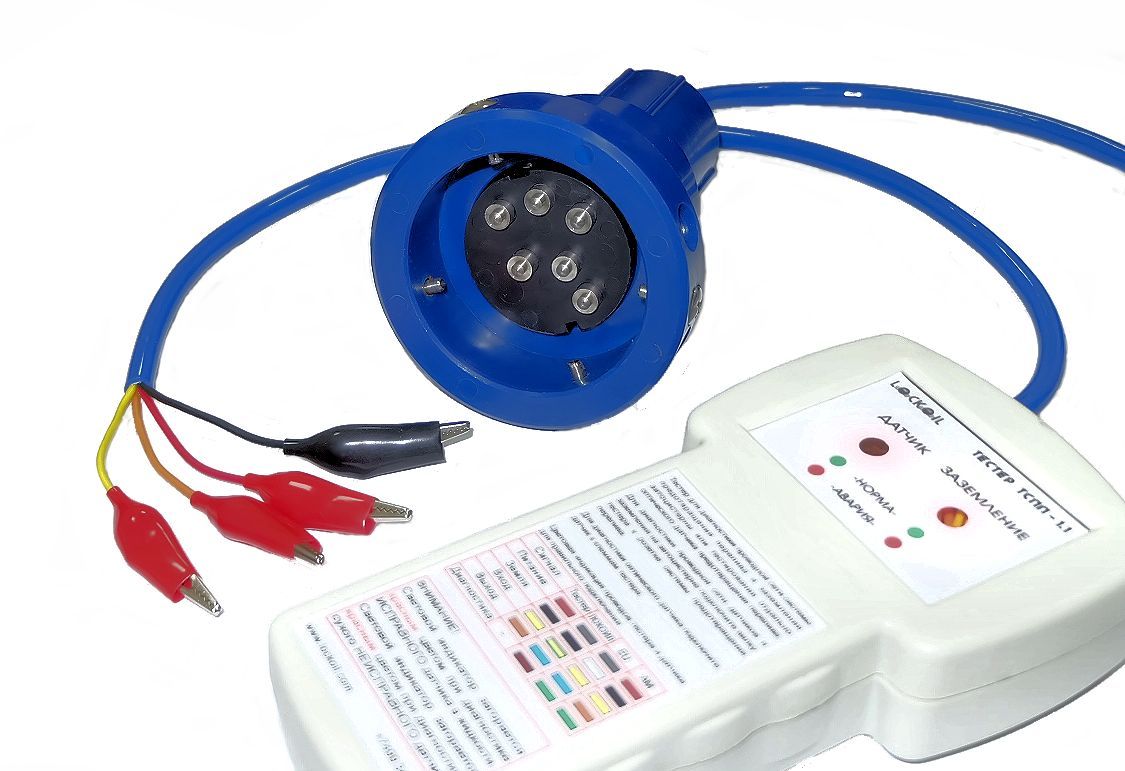

Тестер ТСПП применяется для диагностики системы предотвращения перелива и системы заземления автоцистерны состоящих из оптических датчиков ДЛОК-ПП (и других по стандарту 5 wire), розетки Р-105 и болта заземления. Тестер ТСПП также используется для тестирования оптического датчика и проверки его работоспособности.

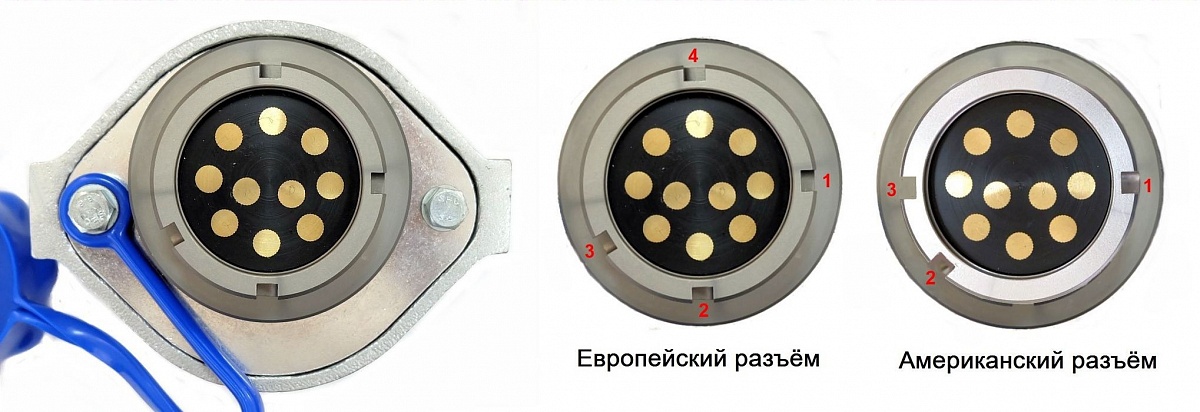

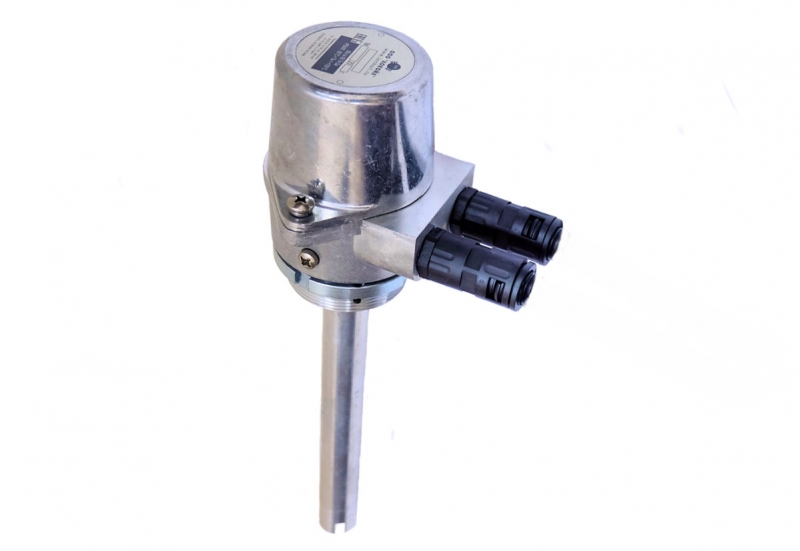

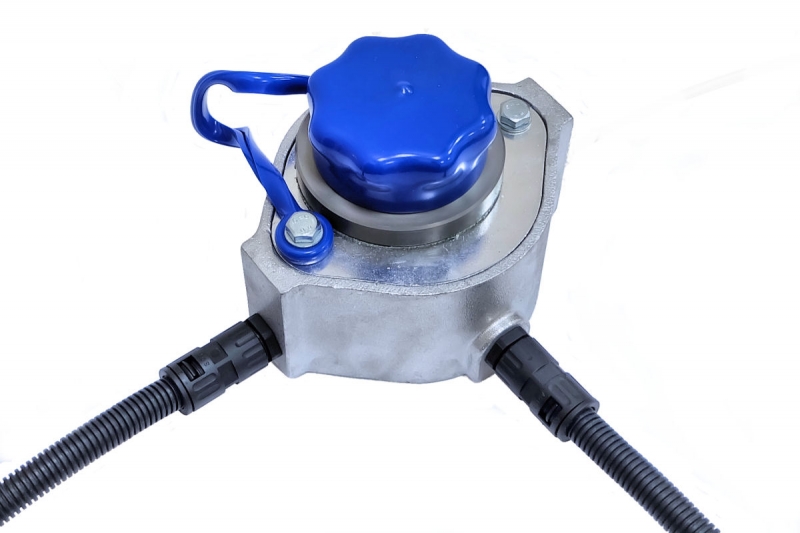

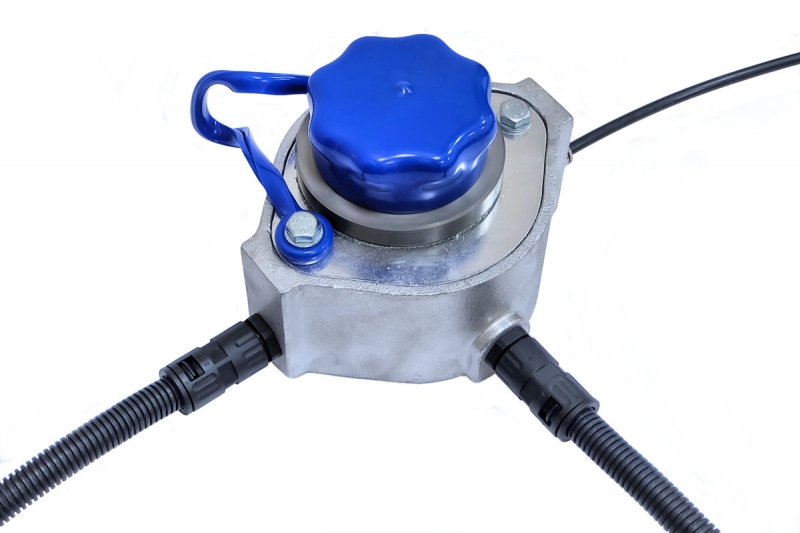

После сборки системы предотвращения перелива на автоцистерне и системы заземления автоцистерны подключите вилку тестера ТСПП к розетке Р-105 на автоцистерне или подключите датчик оптический ДЛОК-ПП к клеммам тестера (цвет проводов оптического датчика и проводов тестера может не совпадать – используйте паспорт на датчик оптический ДЛОК-ПП для определения соответствия цветов проводов). Включите тестер. Смотрите на световую индикацию на тестере. Световая индикация сообщает о работе системы предотвращения перелива, системе заземления или о работе датчика отдельно.

При подключении системы предотвращения перелива и системы заземления к вилке тестера ТСПП:

• Световой индикатор «ДАТЧИК» загорается красным цветом при неправильном подключении датчиков системы.
• Световой индикатор «ДАТЧИК» загорается красным цветом при неисправном датчике системы.
• Световой индикатор «ЗАЗЕМЛЕНИЕ» загорается красным цветом при неправильном подключении провода заземления в сети оптических датчиков или болта заземления, а также плохого заземления розетки.
• Световой индикатор «ДАТЧИК» загорается зелёным цветом при правильном подключении системы предотвращения перелива и исправности датчиков.
• Световой индикатор «ЗАЗЕМЛЕНИЕ» загорается зелёным цветом при правильном подключении системы заземления и исправности болта заземления.

• Световой индикатор «ДАТЧИК» загорается красным цветом при диагностике ИСПРАВНОГО датчика в жидкости.
• Световой индикатор «ДАТЧИК» загорается красным цветом при диагностике НЕ ИСПРАВНОГО сухого датчика.
• Световой индикатор «ДАТЧИК» загорается зеленым цветом при диагностике ИСПРАВНОГО сухого датчика.
