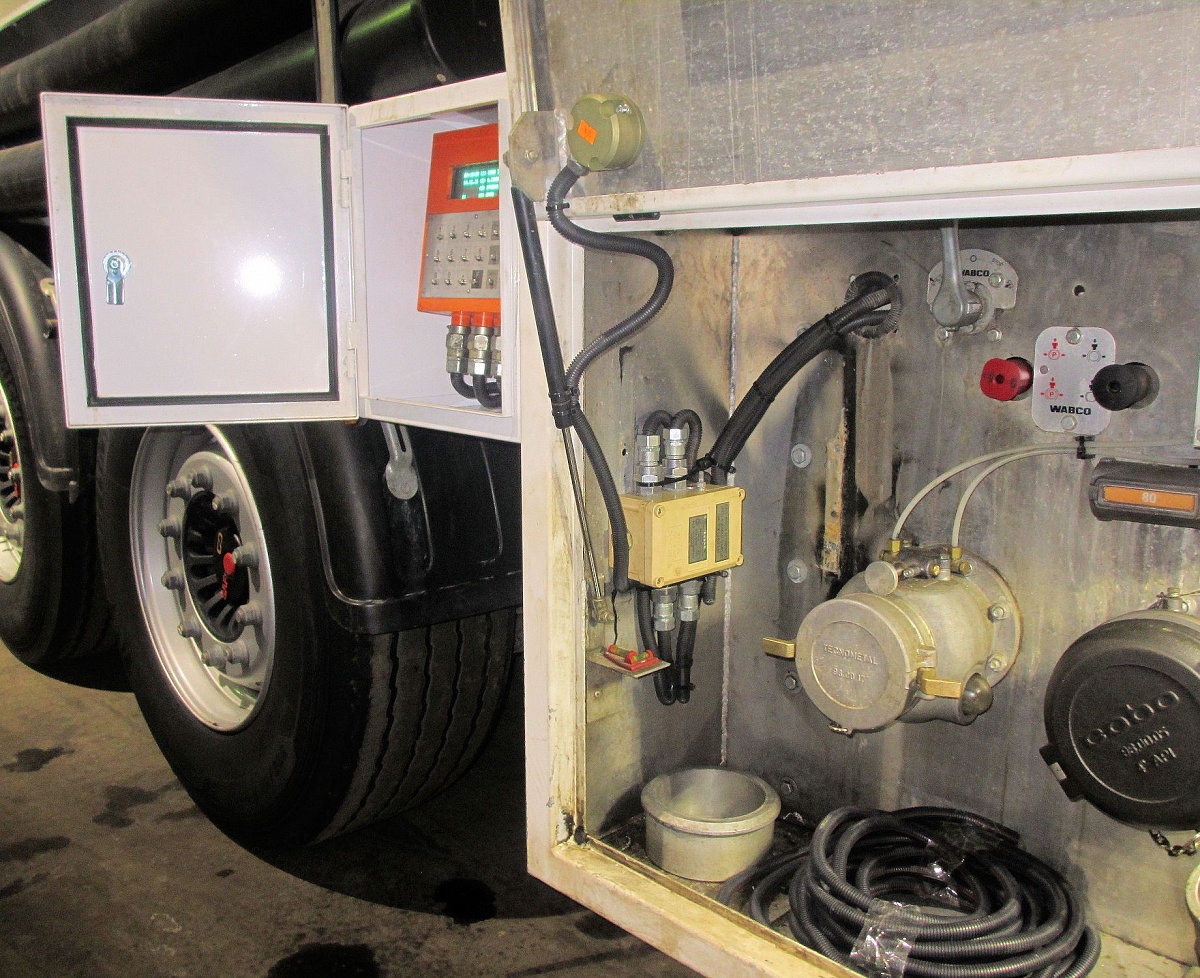

Датчик положения крышки ДПК-1 взрывозащищенный контролирует положение крышки люка автоцистерны и крышки сливного ящика автоцистерны.

По запросу

Описание

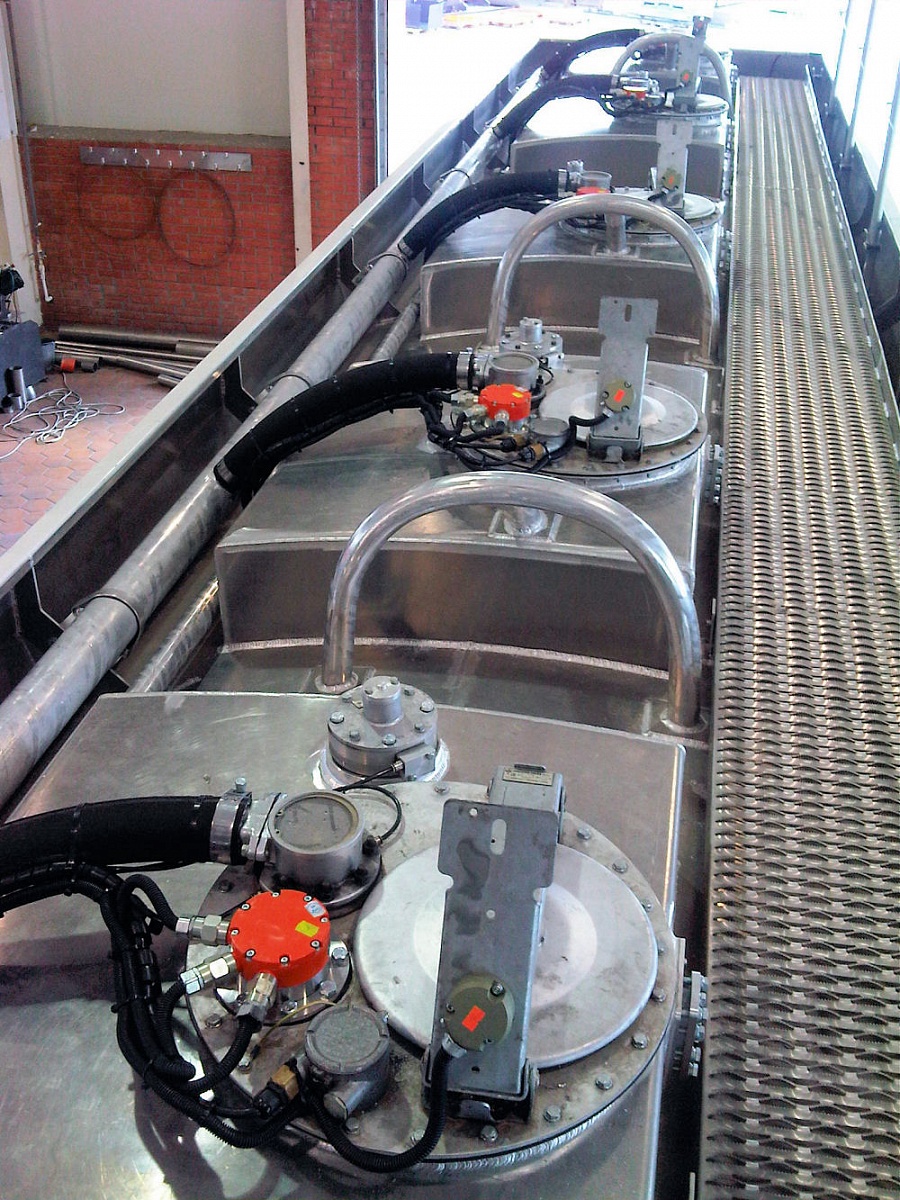

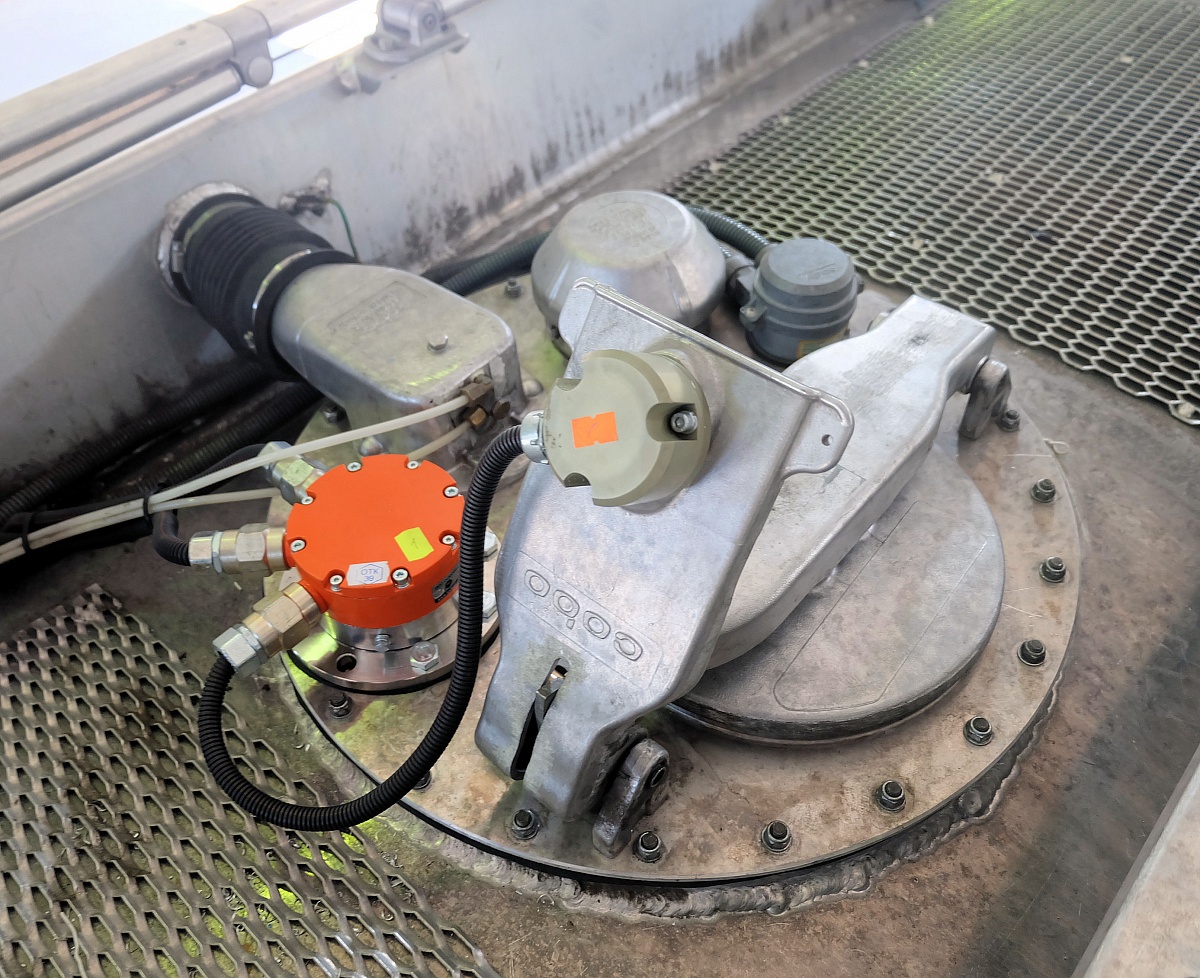

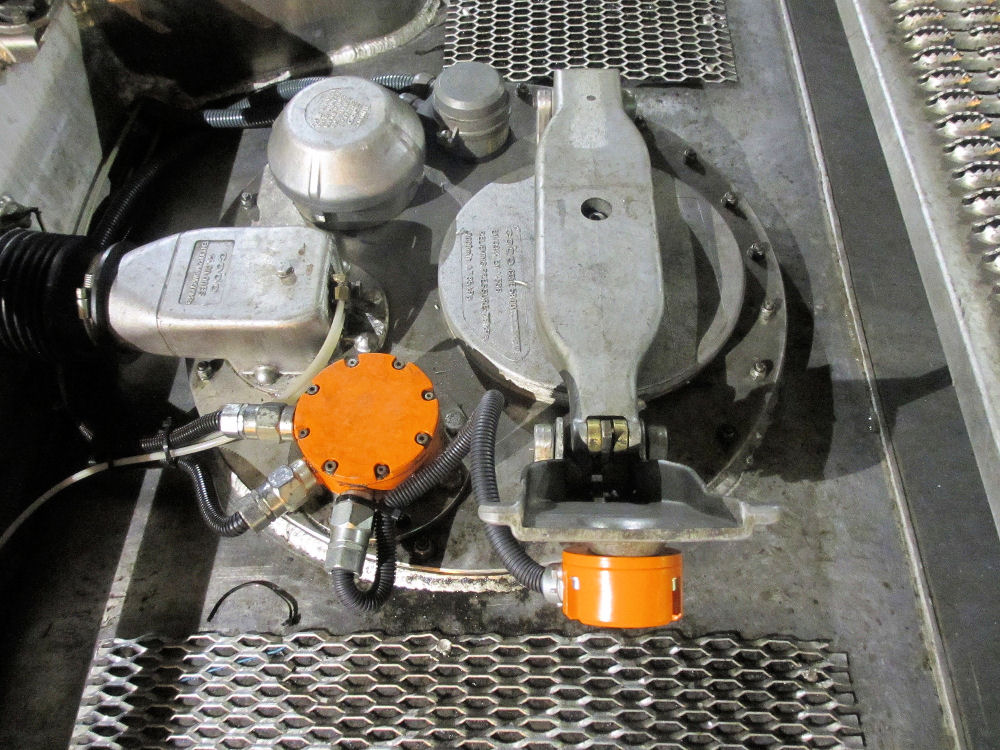

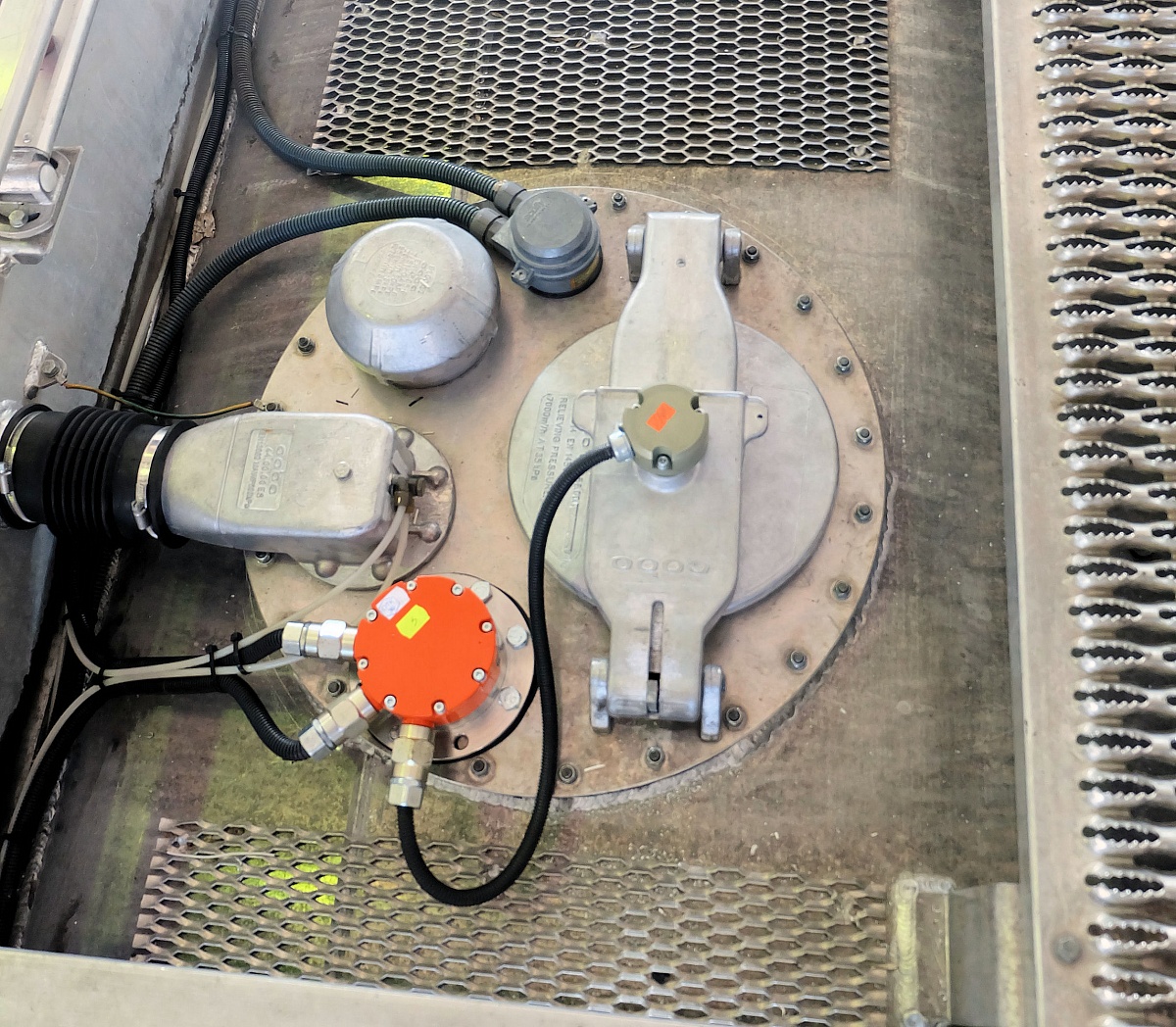

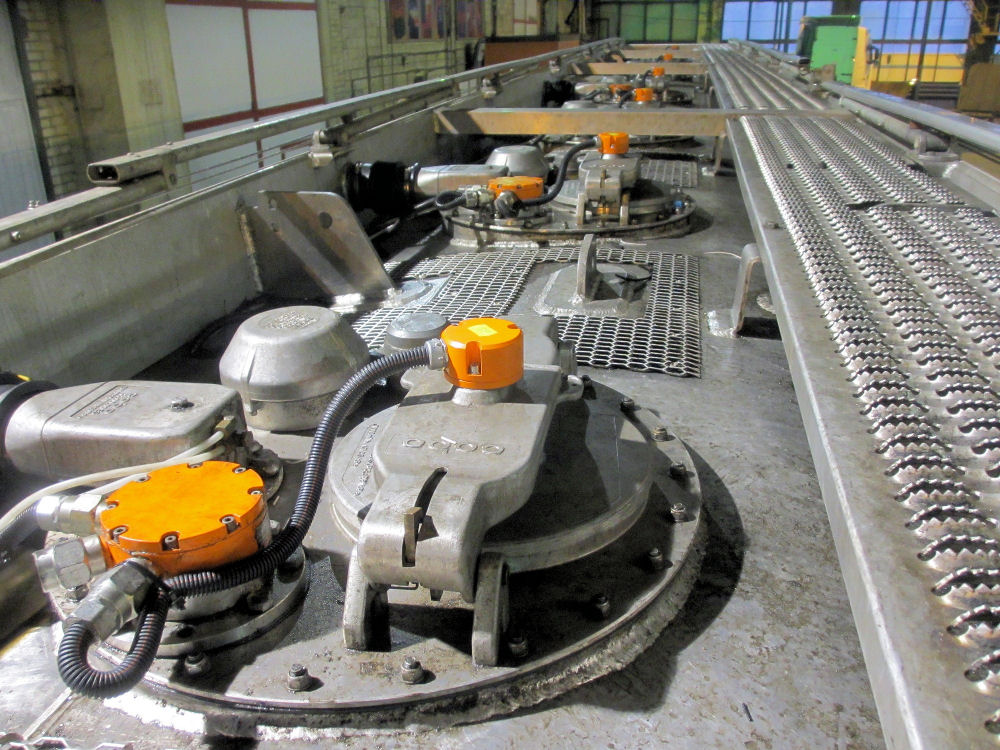

Датчик положения крышки ДПК-1 взрывозащищенный 1Ex db IIB T4 Gb для контроля положения крышек люков автоцистерн, крышек сливных ящиков автоцистерн в составе системы электронной пломбировки автоцистерн для безопасной транспортировки взрывоопасных жидкостей.

Датчик положения крышки ДПК-1 - это взрывозащищенный электронный измеритель-преобразователь, предназначенный для измерения угла наклона контролируемого объекта на котором он установлен. Датчик осуществляет преобразование и передачу полученных значений устройству сбора данных.
Датчик имеет взрывобезопасный уровень защиты, вид взрывозащиты «взрывонепроницаемая оболочка», маркировку взрывозащиты 1Еx db IIВ Т4 Gb и может применяться во взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-10-1-2013 и ГОСТ IEC 60079-14-2013.
Датчик предназначен для эксплуатации на бензовозах, топливозаправщиках, спиртовозах, газовозах, мобильных и стационарных заправочных модулях и другой технике, где по условиям эксплуатации необходимо соблюдение требований взрывозащиты и высокой надежности.
В качестве прибора для сбора данных может выступать контроллер МС-КВШ или активная антенна ANT-1КВ-GPSII, а так же любое другое устройство, например трекер.
Подключение датчика может быть выполнено следующими способами:

  • по шине RS-485 (протокол Modbus RTU);
  • к дискретному входу устройства.

Настройка датчика положения крышки осуществляется при помощи конфигуратора "LDConfig" установленного на персональном компьютере (ноутбуке). Датчик подключается к ПК через преобразователь USB-RS-485. Конфигуратор  "LDConfig" интуитивно понятен и позволяет хорошо и быстро настроить датчика ДПК-1.


Технические характеристики датчика положения крышки ДПК-1

  • Напряжение питания,В: 10...28
  • Максимальный потребляемый ток, мА: 10
  • Максимальная потребляемая мощность, Вт: 0,3
  • Интерфейс передачи данных: RS-485
  • Протокол передачи данных: Modbus
  • Температура окружающей среды, °С: -50...+60
  • Климатическое исполнение: УХЛ1
  • Маркировка взрывозащиты: 1Ex db IIB T4 Gb
  • Степень защиты от внешних воздействий: IP66
  • Масса, кг: 0,35
Характеристики дискретного входа
  • Тип выходов подключаемых датчиков: релейный, сухой контакт
  • Максимальное напряжение дискретного выхода, В: 36
  • Максимальный ток, мА: 100

Комплектация при поставке

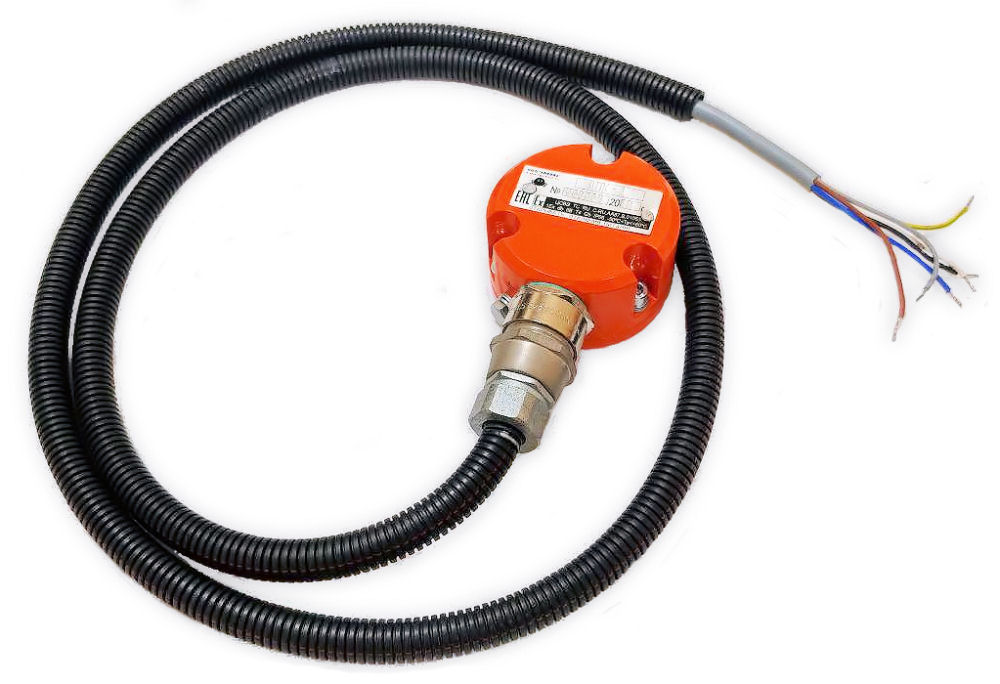

  • Датчик положения крышки ДПК-1
  • Крепёж датчика
  • Фитинг
  • Провод сигнальный длиной от 1 до 5 метров
  • Гофрированный защитный негорючий рукав длиной от 1 до 5 метра
  • Программа конфигуратор "LDConfig"
  • Паспорт, Руководство по эксплуатации
  • Сертификат взрывозащиты
