Система ЛОКОЙЛ для защиты от смешения нефтепродуктов при сливе из отсеков автоцистерны в резервуары АЗС.

Система ЛОКОЙЛ для защиты от смешения нефтепродуктов позволяет контролировать и управлять процессом слива жидкости из автоцистерны в резервуары АЗС. Предотвращает не правильное подключение сливного рукава к сливному штуцеру автоцистерны и приёмному штуцеру резервуара АЗС. Обеспечивает защиту АЗС от смешения нефтепродукта при сливе из автоцистерны в АЗС. Контроллер МС-КВШ позволяет принимать/отправлять данные на технологический сервер, управлять процессами, отображать информацию о процессах на дисплее, работать со смарт картами. Блок пневмораспределителей позволяет подавать воздушный сигнал управления на донные клапаны и Блокираторы клапаны нижнего налива для их открытия/закрытия. Клапан нижнего налива с встроенным блокиратором ЛОКОЙЛ позволяет производить контролируемый (управляемый) налив/слив жидкости, а Блокиратор ЛОКОЙЛ препятствует произвольному (ручному, не обдуманному, умышленному) открыванию клапана нижнего налива автоцистерны.

Система состоит из приборов (которые также являются элементами электронной пломбировки автоцистерны) взрывозащищенных:

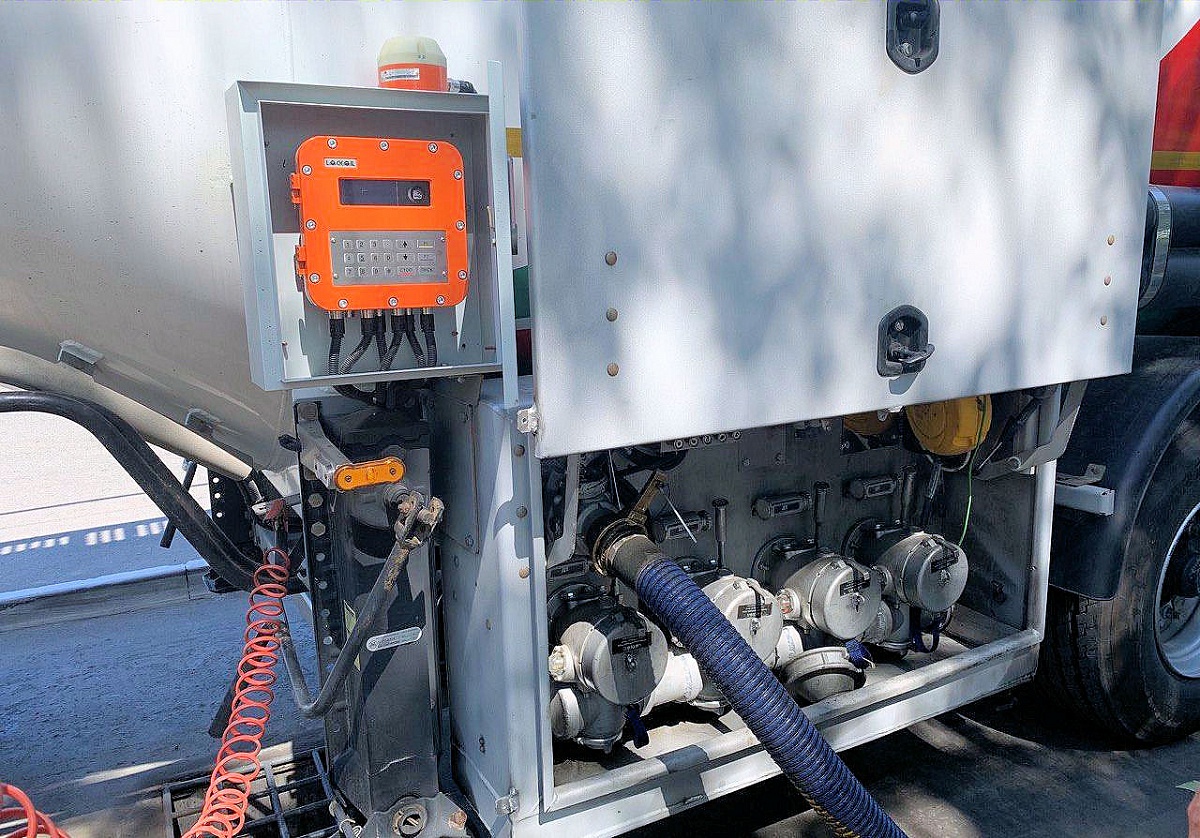

1. Контроллер МС-КВШ ЛОКОЙЛ.
2. Антенна ANT ЛОКОЙЛ.
3. Блок пневмораспределителей электроуправляемых ЛОКОЙЛ.
4. Клапан нижнего налива с блокиратором ЛОКОЙЛ для каждого отсека автоцистерны (опционально).

Основные понятия в системе ЛОКОЙЛ защиты от смешивания.

1. Код продукта – четырехзначный код из цифр. Применяется на АЗС.
2. Марка продукта – марка топлива (АИ92, АИ95, АИ98 и т.п.). Применяется на автоцистерне.

Каждой Марке продукта в отсеке автоцистерне соответствует множество вариантов Кодов продукта в резервуаре АЗС. Это позволяет предотвратить запоминание кода продукта оператором АЗС или водителем, что повышает их внимание при сливе нефтепродукта. Для каждой АЗС может быть свой набор Кодов продуктов.

Код продукта размещается на каждой крышке приемного штуцера АЗС. Код продукта может быть распечатан на бумаге и заламинирован, или нанесен краской на поверхности крышки приемного штуцера АЗС.

Как это работает.

Налив нефтепродуктов в автоцистерну. Ручной ввод данных о марке нефтепродуктов в отсеках автоцистерны.

При наливе жидкости в автоцистерну оператор налива вводит команду в контроллере МС-КВШ на налив нефтепродукта в каждый отсек автоцистерны и его марку продукта соответственно, который будет наливаться в каждый отсек. Контроллер МС-КВШ запоминает введенные данные в своей энергонезависимой памяти.

Налив нефтепродуктов в автоцистерну. Автоматический ввод данных о виде нефтепродуктов в отсеках автоцистерны.

После налива нефтепродуктов в автоцистерну данные о марке нефтепродуктов в отсеках автоцистерны передаются в ЕРП систему предприятия и далее по каналу связи GSM передаются в контроллер МС-КВШ конкретной автоцистерны. Контроллер МС-КВШ запоминает введенные данные в своей энергонезависимой памяти.

Данные о марке нефтепродуктов в отсеках автоцистерны можно посмотреть на дисплее контроллера МС-КВШ. Это удобно для оператора АЗС при получении нефтепродукта.

 Слив нефтепродуктов из автоцистерны.

Слив нефтепродуктов из автоцистерны производится одним рукавом. Однако при использовании системы защиты от смешивания нефтепродуктов возможен слив несколькими рукавами одновременно, это уменьшает время технологических операций слива.

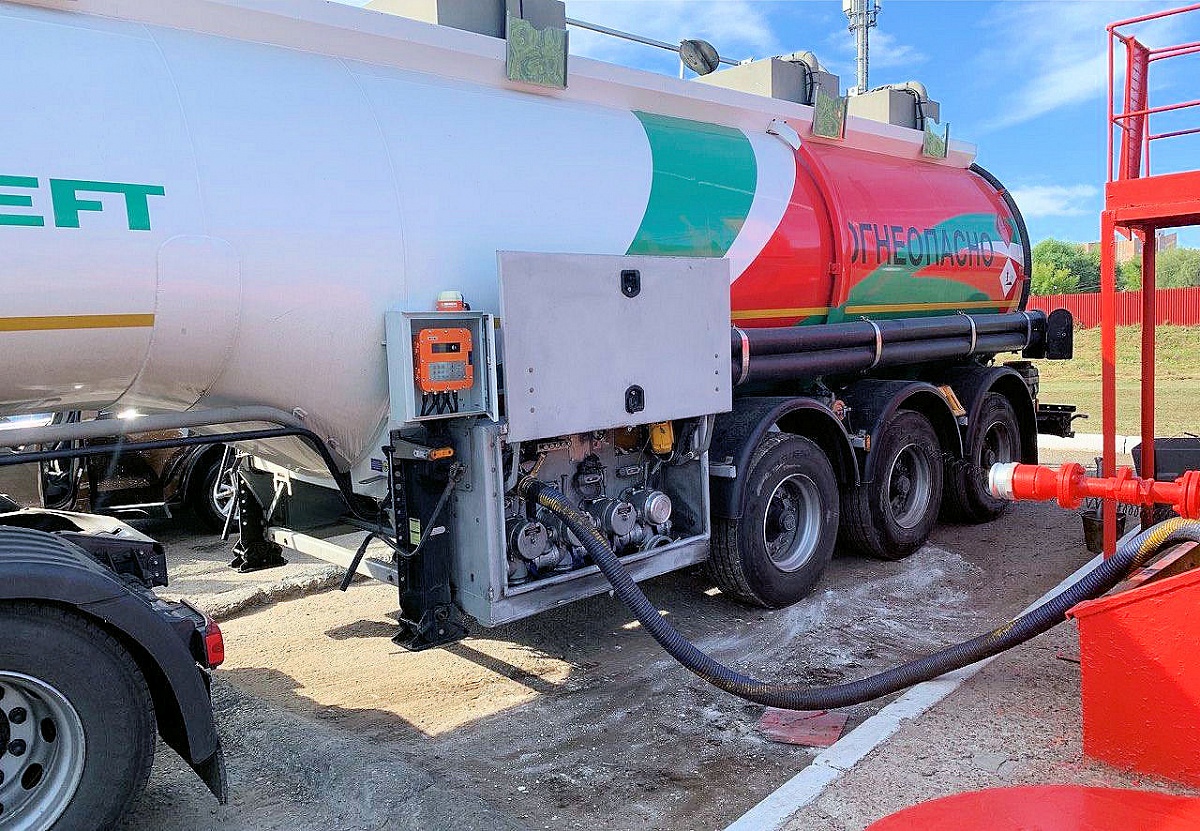

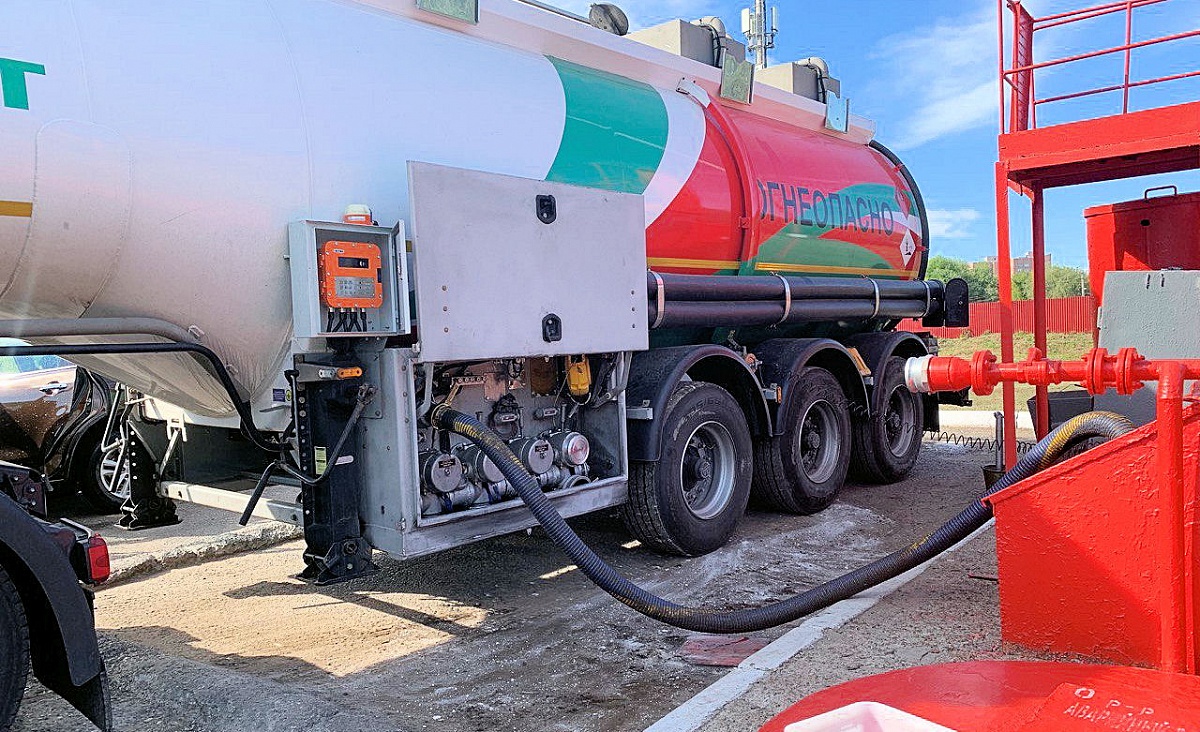

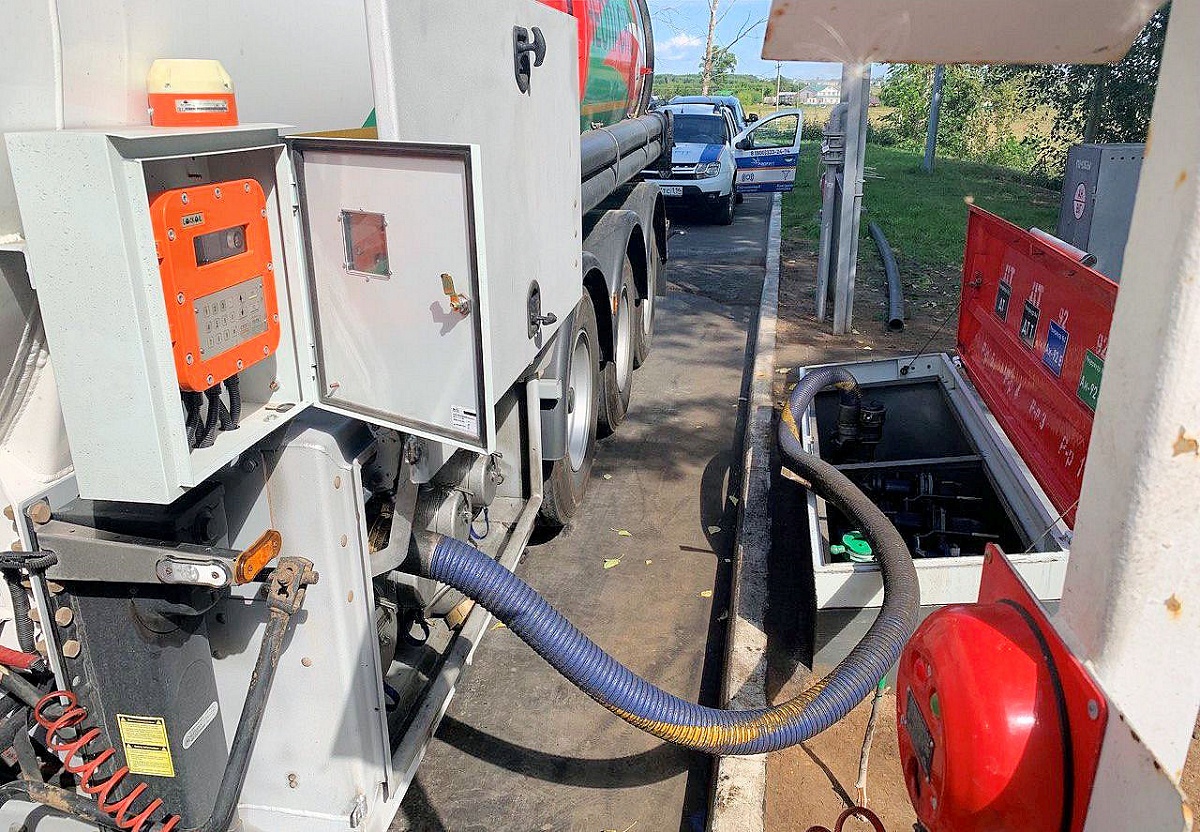

Водитель присоединяет сливной рукав к клапану нижнего налива автоцистерны и приемному штуцеру АЗС.

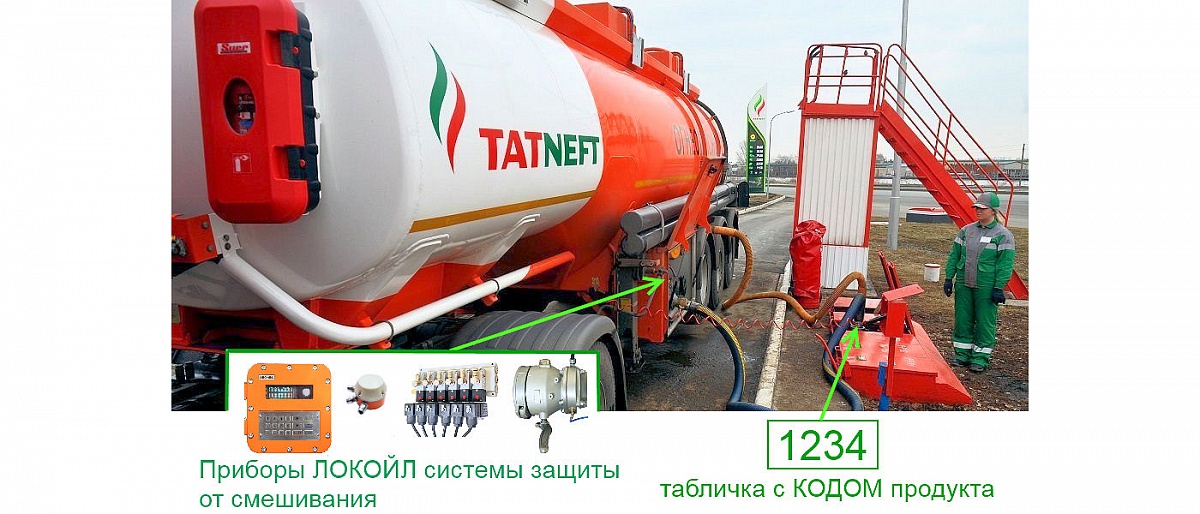

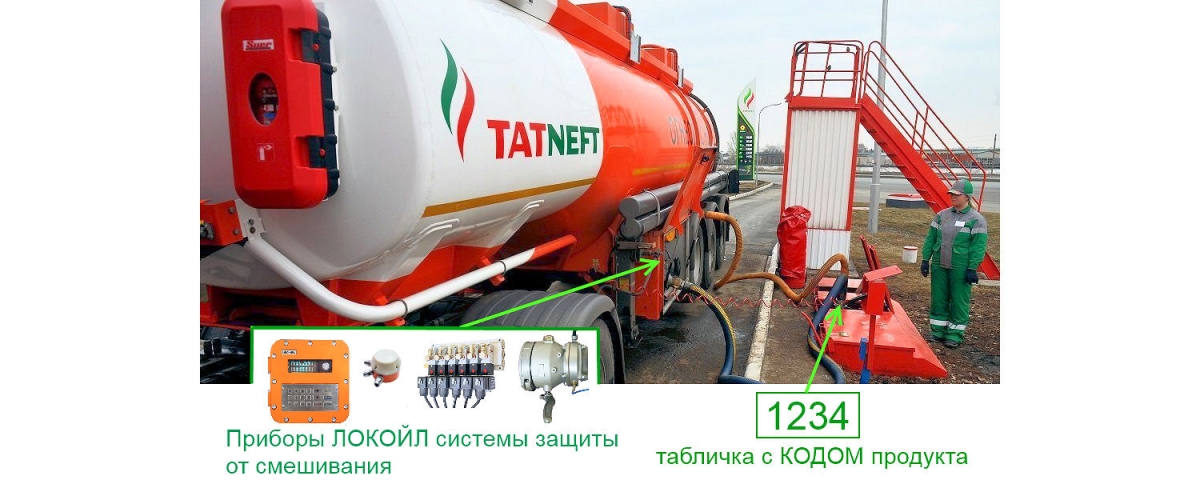

Водитель видит на крышке приемного штуцера АЗС Код продукта из четырех цифр (например 1234). Важно – все остальные крышки приемных штуцеров АЗС закрыты. Водитель видит только один Код продукта конкретного приемного штуцера АЗС.

Для начала слива водитель вводит команду на слив, далее вводит (подтверждает) номер отсека автоцистерны для слива и Код продукта приемного патрубка АЗС.

Контроллер МС-КВШ сравнивает Марку нефтепродукта в выбранном отсеке для слива с Кодом продукта приемного штуцера АЗС.

Если МАРКА нефтепродукта соответствует КОДУ нефтепродукта в приемном штуцере АЗС  - тогда контроллер разрешает слив, включается пневмораспределитель, открывается донный клапан и РАЗБЛОКИРУЕТСЯ для РУЧНОГО открытия клапан нижнего налива. Водитель открывает клапан нижнего налива автоцистерны и жидкость начинает движение из отсека автоцистерны в емкость АЗС.

Если МАРКА нефтепродукта не соответствует КОДУ нефтепродукта в приемном штуцере АЗС - тогда контроллер не разрешает слив, сообщает об ошибке и предлагает повторить ввод команды на слив (проверить правильность ввода КОДА или правильность подключения сливного рукава). В результате система ЛОКОЙЛ защиты от смешивания нефтепродуктов предотвратила смешивание нефтепродукта на АЗС и остановку АЗС из-за аварии.

Если МАРКА нефтепродукта соответствует КОДУ нефтепродукта в приемном штуцере АЗС, но сливной рукав подключен не правильно (водитель или оператор перепутал отсек автоцистерны и не правильно подключил сливной рукав к клапану нижнего налива автоцистерны) - тогда водитель не сможет открыть донный клапан и подключенный клапан нижнего налива так как он будет заблокирован на открытие Блокиратором клапана нижнего налива.  Водитель сможет подключить сливной рукав на требуемый клапан нижнего налива автоцистерны. В результате система ЛОКОЙЛ защиты от смешивания нефтепродуктов предотвратила смешивание нефтепродукта на АЗС и остановку АЗС из-за аварии.

Особенности системы и её эффективность.

1. Все элементы системы взрывозащищенные, морозостойкие.

2. Система имеет дублирование.

3. Система защиты от смешивания при сливе является частью системы безопасной транспортировки нефтепродуктов (электронная пломбировка, контроль полноты слива жидвкости из отсеков автоцистерны).

4. Система контролирует наличие/отсутствие жидкости в сливной трубе автоцистерны с помощью датчика наличия/отсутствия  жидкости в Блокираторе клапана нижнего налива.

5. Система определяет полноту слива жидкости из отсека автоцистерны с помощью встроенного датчика наличия/отсутствия жидкости в Блокираторе и датчике Донного клапана .

6. Система определяет положение затвора блокиратора клапана нижнего налива и обеспечивает контроль доступа к сливному клапану автоцистерны и позволяет организовать безопасную транспортировку нефтепродукта от Нефтебазы до АЗС.

7. Система может (при использовании смарт-карт) производить идентификацию АЗС по смарт–карте и организовать персональный слив жидкости из конкретных отсеков автоцистерны при транспортировке нефтепродукта для нескольких АЗС одновременно.

8. Система имеет канал связи для получения и передачи информации о работе системы и другую служебную информацию.

9. Система имеет встроенный приемник GLONASS/GPS.

10. Система имеет удаленную диагностику и обновление программы контроллера МС-КВШ. Это обеспечивает качественный сервис и повышает эксплуатационные характеристики.

11. Низкая стоимость внедрения системы защиты от смешивания при сливе и её высокая эффективность.

12. Продуманный и отлаженный сервис и поддержка системы.

13. Система ЛОКОЙЛ защиты от смешивания при сливе является частью системы ЛОКОЙЛ безопасной транспортировки нефтепродуктов и может быть функционально улучшена/расширена другими приборами ЛОКОЙЛ.

Система прошла опытную эксплуатацию в ГАЗПРОМНЕФТИ и показала её эффективность. В течение полу года эксплуатировалась на 30 АЗС. За период опытной  эксплуатации не было смешений нефтепродуктов, операторы АЗС и водители стали уверенно производить слив нефтепродуктов. Уменьшилось время слива нефтепродуктов на АЗС. Обстановка на АЗС при сливе нефтепродуктов стала спокойная, уверенная, системная. Водители стали более бережно относиться к автоцистерне и её частям, сливному оборудованию и арматуре автоцистерны.
