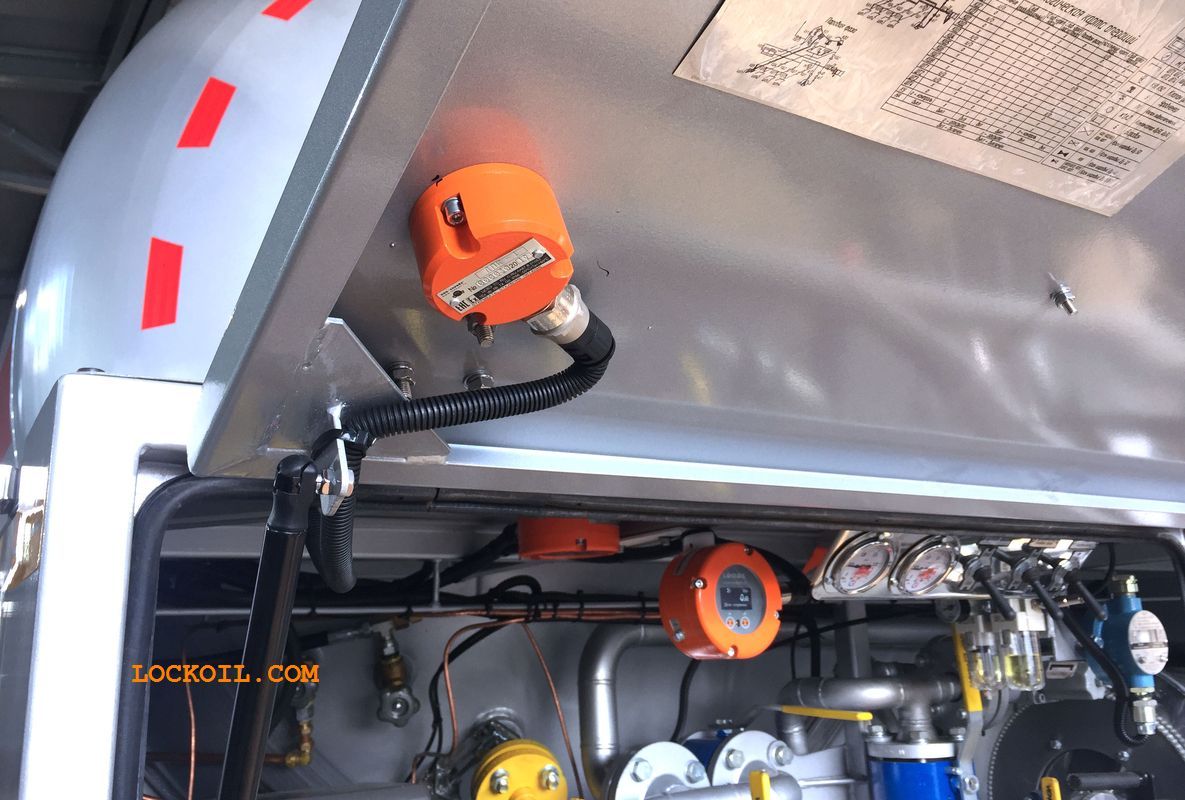

Датчик положения крышки сливного ящика ДПК-1 взрывозащищенный 1Ex db IIB T4 Gb для контроля положения крышек сливных ящиков автоцистерны в составе системы электронной пломбировки автоцистерны для безопасной транспортировки взрывоопасных жидкостей.

Датчик положения крышки сливного ящика ДПК-1 - это взрывозащищенный электронный измеритель-преобразователь, предназначенный для измерения угла наклона контролируемого объекта на котором он установлен. Датчик осуществляет преобразование и передачу полученных значений устройству сбора данных.
Датчик имеет взрывобезопасный уровень защиты, вид взрывозащиты «взрывонепроницаемая оболочка», маркировку взрывозащиты 1Еx db IIВ Т4 Gb и может применяться во взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-10-1-2013 и ГОСТ IEC 60079-14-2013.
Датчик предназначен для эксплуатации на бензовозах, топливозаправщиках, спиртовозах, газовозах, мобильных и стационарных заправочных модулях и другой технике, где по условиям эксплуатации необходимо соблюдение требований взрывозащиты и высокой надежности.
В качестве прибора для сбора данных может выступать контроллер МС-КВШ или активная антенна ANT-1КВ-GPSII, а так же любое другое устройство, например трекер.
Подключение датчика может быть выполнено следующими способами:

• по шине RS-485 (протокол Modbus RTU);
• к дискретному входу устройства.

Настройка датчика положения крышки осуществляется при помощи конфигуратора "LDConfig" установленного на персональном компьютере (ноутбуке). Датчик подключается к ПК через преобразователь USB-RS-485. Конфигуратор  "LDConfig" интуитивно понятен и позволяет хорошо и быстро настроить датчика ДПК-1.

• Напряжение питания,В: 10...28
• Максимальный потребляемый ток, мА: 10
• Максимальная потребляемая мощность, Вт: 0,3

• Интерфейс передачи данных: RS-485

• Протокол передачи данных: Modbus
• Температура окружающей среды, °С: -50...+60

• Климатическое исполнение: УХЛ1

• Маркировка взрывозащиты: 1Ex db IIB T4 Gb

• Степень защиты от внешних воздействий: IP66

• Масса, кг: 0,35

• Тип выходов подключаемых датчиков: релейный, сухой контакт
• Максимальное напряжение дискретного выхода, В: 36

• Максимальный ток, мА: 100


Комплектация при поставке

• Датчик положения крышки сливного ящика ДПК-1
• Крепёж датчика
• Фитинг
• Провод сигнальный длиной от 1 до 5 метров
• Гофрированный защитный негорючий рукав длиной от 1 до 5 метра
• Программа конфигуратор "LDConfig"
• Паспорт, Руководство по эксплуатации
• Сертификат взрывозащиты
