Датчик съема сигнала ДСС-В-50 цифровой взрывозащищенный 1Ex db IIB T4 Gb для счетчиков жидкости ППО25 и ППО40.

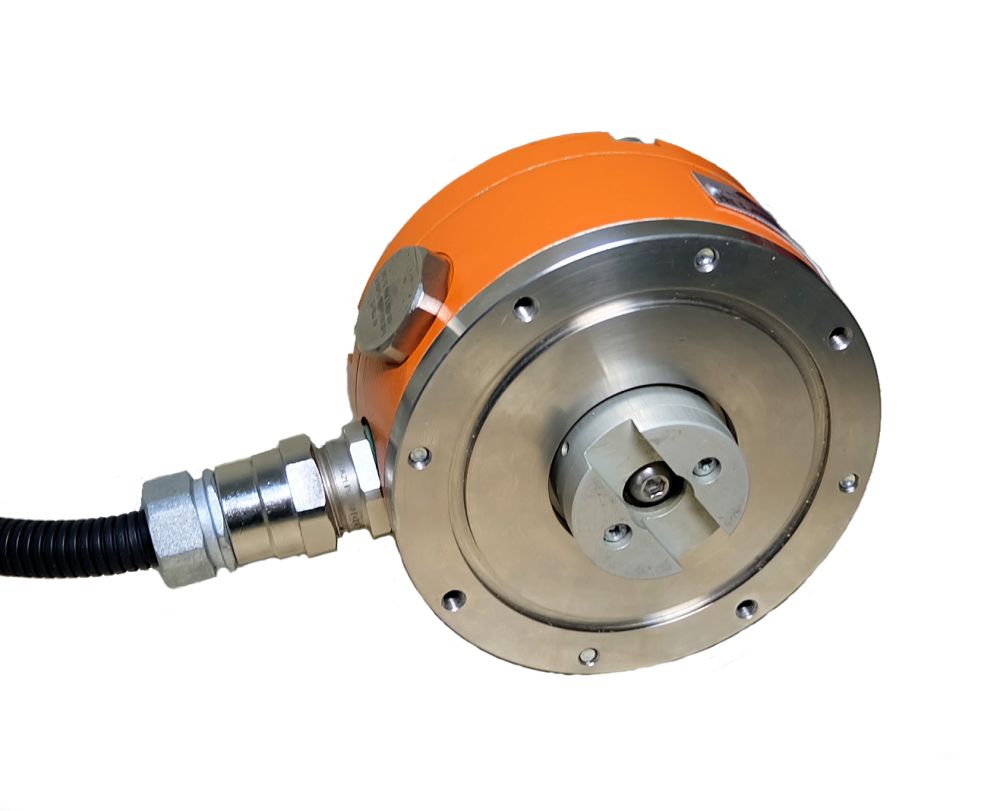

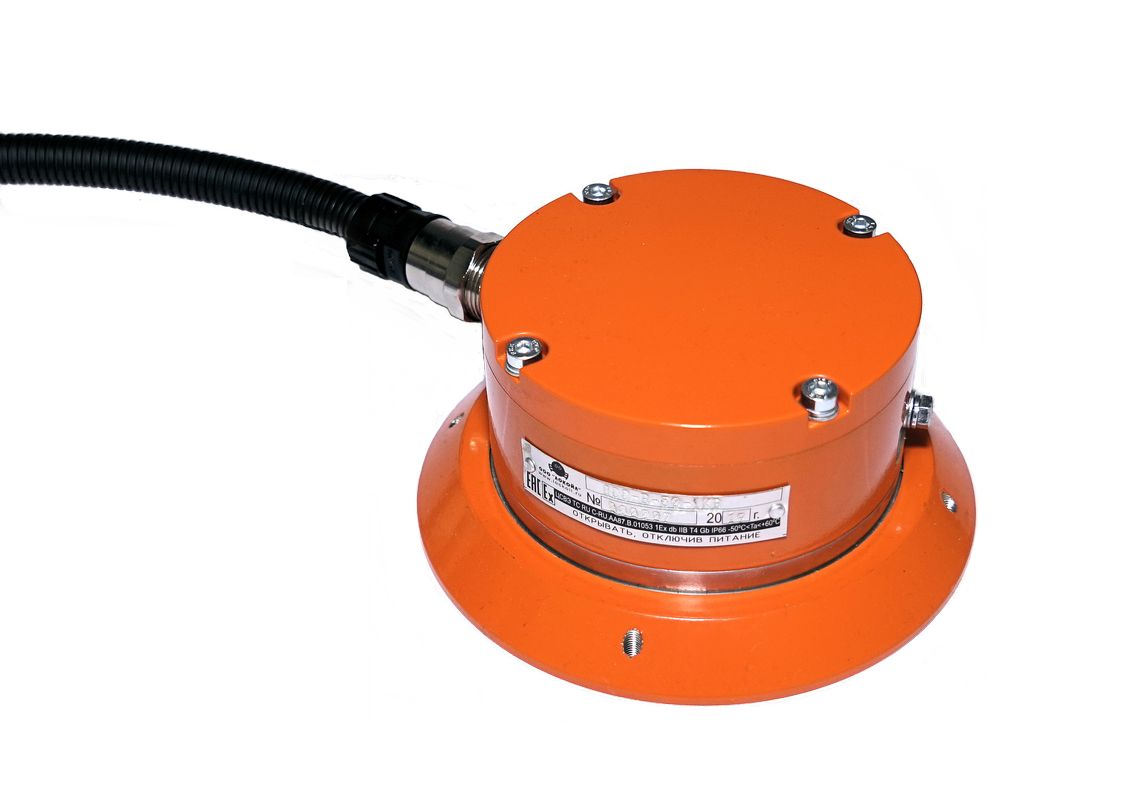

Датчик съема сигнала ДСС-В-50 - это взрывозащищенный электронный преобразователь угла поворота вала счетчика жидкости в электрические импульсы. Датчик осуществляет преобразование и передачу полученных значений устройству сбора данных.
Датчик имеет взрывобезопасный уровень защиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1Ex db IIB T4 Gb  и может применяться во взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-10-1-2013 и ГОСТ IEC 60079-14-2013.
Датчик предназначен для эксплуатации с счетчиком жидкости на топливозаправщиках, бензовозах, спиртовозах, мобильных и стационарных заправочных модулях, где по условиям эксплуатации необходимо соблюдение требований взрывозащиты и высокой надёжности.
В качестве прибора для сбора данных может выступать контроллер МС-КВШ, табло световое ТС-ТГ, а так же любое другое устройство, например трекер.
Подключение датчика может быть выполнено следующими способами:

• по шине RS485 (протокол Modbus);
• к частотному входу устройства.

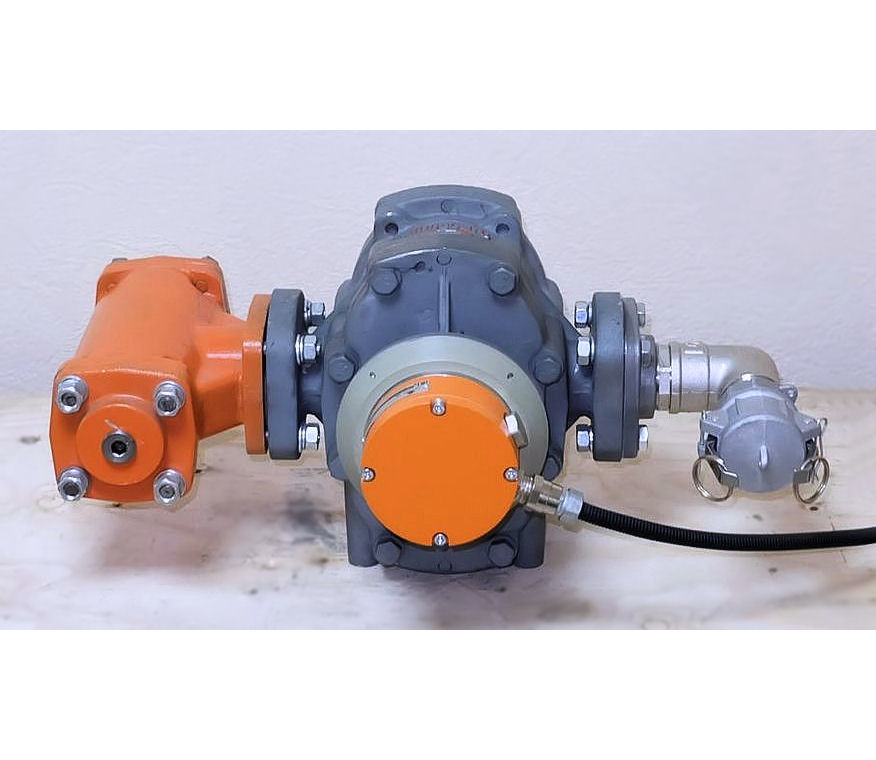

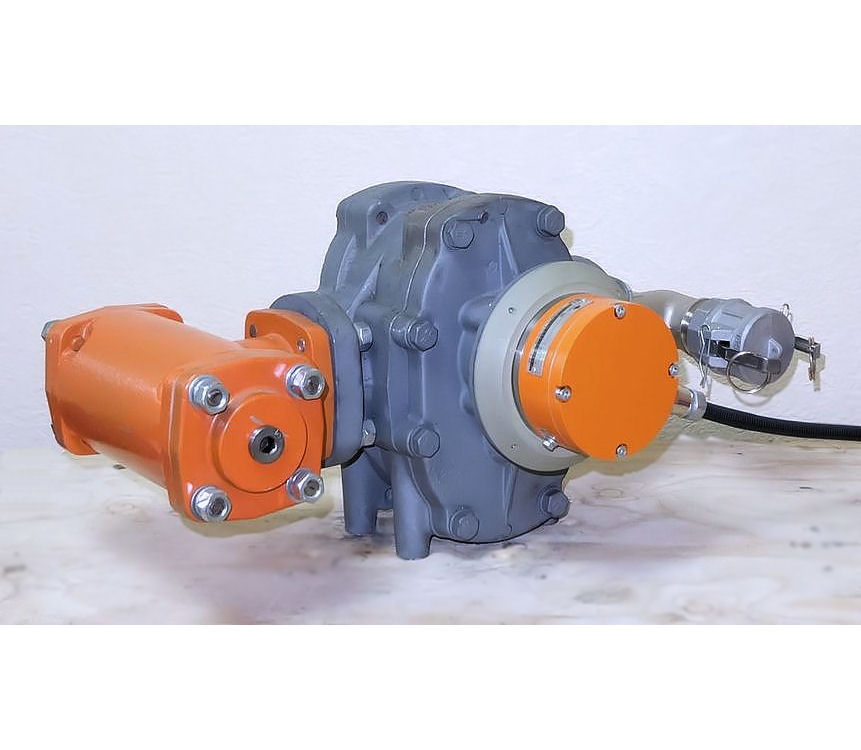

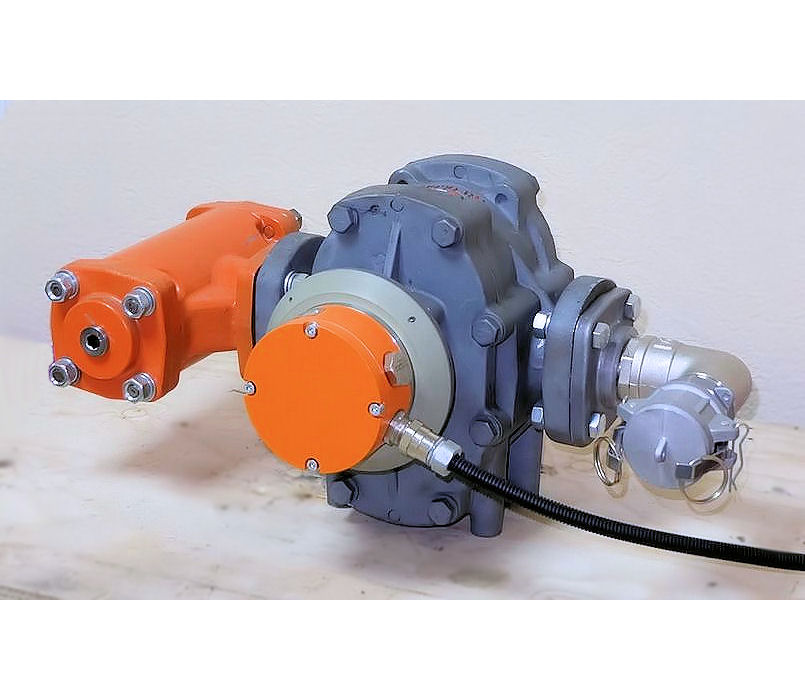

Датчик съёма сигнала ДСС-В-50 поставляется в комплекте с переходником  ЦДРП.712342.001 для монтажа на счетчик ППО25 и ППО40.
Датчик съёма сигнала ДСС-В-50 может поставляться в нескольких исполнения с количеством кабельных вводов от 1 до 3.
Настройка датчика съёма сигнала ДСС-В-50 осуществляется при помощи конфигуратора "LDConfig" установленного на ПК. Датчик подключается к ПК через преобразователь USB-RS-485. Конфигуратор  "LDConfig" интуитивно понятен и позволяет хорошо и быстро настроить датчика ДПК-1.

    1    2  3    4
где:
1 - датчик съема сигнала;
2 - взрывозащищенное;
3 - количество импульсов на один оборот вала, имп./об.;
4 - количество кабельных вводов.

• Напряжение питания, В: 7...14
• Максимальный потребляемый тока, мА: 50
• Максимальная потребляемая мощность, Вт: 0,7
• Количество частотно-импульсных выходов: 2
• Тип частотно-импульсных выходов: открытый коллектор
• Максимальный ток частотно-импульсного выхода, мА: 30
• Максимальное напряжение частотно-импульсного выхода, В: 30
• Интерфейс передачи данных: RS-485
• Протокол передачи данных: Modbus RTU
• Количество кабельных вводов, шт.: 1...3
• Диаметр кабеля, мм: от 4 до 10;
• Длина кабеля, мм: 2000 или другая по согласованию
• Температура окружающей среды, С: -50...+60
• Климатическое исполнение: УХЛ1
• Маркировка взрывозащиты 1Ex db IIB T4 Gb
• Степень защиты от внешних воздействий: IP66
• Масса, кг: 2,0

• Датчик съема сигнала ДСС-В-50
• Переходник
• Крепёж датчика
• Провод сигнальный
• Защитный негорючий рукав длиной 2 метра
• Программа конфигуратор "LDConfig"
• Паспорт, Руководство по эксплуатации
• Сертификат взрывозащиты
